Мобильная буровая установка МБУ-320 на шасси вездехода типа ГТМ

Внимание! Важно понимать что компания Геомаш – это производитель буровой техники, и любая буровая установка может быть спроектирована, укомплектована по индивидуальному техническому заданию заказчика

Обзор одного из вариантов сборки из опыта, который был спроектирован для заказчика и Санкт-Петербурга.

Установка относится к тракторам категории «А4» («Е»), а именно: гусеничная самоходная машина с мощностью мотора более 25,7 кВт. Установка предназначена для бурения вращательным способом скважин различного назначения инструментом диаметром до 127 мм включительно при полевых инженерных изысканиях. Глубина бурения в каждом случае зависит от геологических условий в месте бурения и применяемой технологии. Установка предназначена для эксплуатации на суше в условиях макроклиматического района с умеренным климатом (У) с категорией размещения I (на открытом воздухе) по ГОСТ 15150-69. Рабочие температуры воздуха при хранении, транспортировке и эксплуатации: от минус 45 градусов до плюс 40 градусов по шкале Цельсия.

Читайте так же: Вездеход ГТМ-1.4 в Санкт-Петербурге

Состав буровой установки

Установка состоит из снегоболотохода типа ГТМ и смонтированного на нём навесного оборудования. На базовое транспортное средство крепится рама, на которой смонтированы: пульт управления, гидродомкраты, радиатор охлаждения гидравлической жидкости; ящик для труб ТБСУ и колонковых снарядов, ящик для ЗИП и инструмента. На портале рамы установлена мачта. На мачте установлены: механизм подачи вращателя, каретка с вращателем, центратор (буровой стол), ограждение.

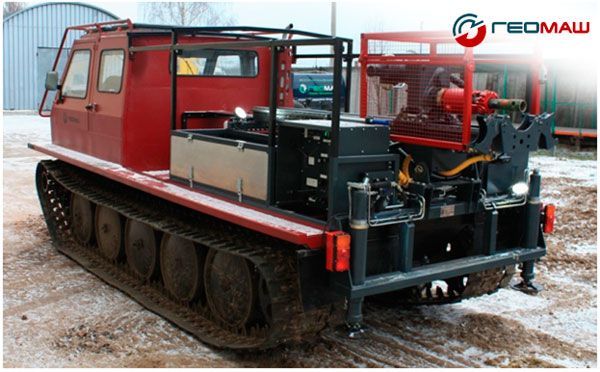

<Буровая МБУ320 на вездеходе ГТМ Геомаш

Рама бурового оборудования крепится к базовому снегоболотоходу путем болтового крепления. При необходимости все оборудование можно демонтировать, не причиняя вреда снегоболотоходу. Также с бурового оборудования можно демонтировать его части: мачту, маслоохладитель, домкраты, гидроцилиндр подъема мачты, гидравлику. Топливный бак можно снять путем демонтажа оборудования.

С пульта управления осуществляется:

  1. выдвижение домкратов с целью снижения нагрузки на ходовую часть снегоболотохода, выравнивания оборудования в горизонтальном положении и выравнивания мачты при проведении работ на неровных участках. На домкратах установлены гидрозамки, которые перекрывают подачу масла, фиксируя домкрат от перемещения в рабочем положении под нагрузкой. Для снижения давления на грунт и предотвращения продавливания грунта опорой домкрата, установка укомплектована двумя подкладками (деревянными щитами) размером 30х30 см. Рекомендуется подкладывать подкладки под опоры при бурении на мягком грунте, а также для предотвращения повреждения различных декоративных покрытий;
  2. подъем (опускание) мачты в рабочее положение. Подъем мачты функционально замедлен элементами гидравлики, чтобы снизить влияние инерции;
  3. осуществление рабочей подачи инструмента при бурении на забой и извлечение;
  4. ускоренное перемещение инструмента при спуско-подъемных операциях;
  5. осуществление перемещения инструмента под действием гравитации с возможностью регулирования скорости перемещения (плавающая подача);
  6. управление вращением инструмента с регулированием (выставление необходимого режима на гидрораспределителе) частоты вращения шпинделя вращателя;
  7. оперативное изменение частоты вращения на шпинделе вращателя рукояткой управления.

Читайте так же: Буровые установки для скважин

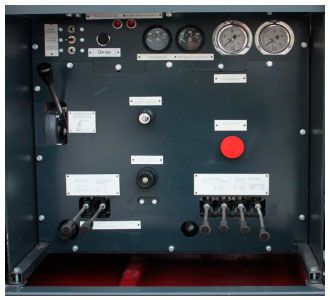

Кроме того, на пульте оператора размещены:

  1. органы управления двигателем (управление подачей топлива);
  2. контрольные лампы ДВС (давление масла и температура охлаждающей жидкости);
  3. контрольная лампа низкого уровня масла в гидробаке;
  4. кнопка «Сигнал» для оповещения окружающих об опасности;
  5. кнопка аварийного останова двигателя и соответственно всех режимов работы оборудования;
  6. тумблер включения электрооборудования установки;
  7. тумблер включения электромотора вентилятора маслоохладителя. Работает только при включении электрооборудования;
  8. тумблер включения освещения рабочей зоны и пульта в темное время суток. Работает только при включении электрооборудования.

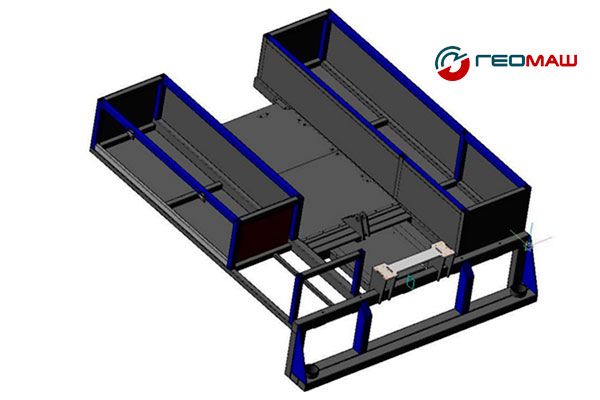

Для хранения колонковых снарядов длиной 1,5 метра, труб ТБСУ-63,5 длиной 1,5 метра, а также ЗИП и мелких элементов оснащения колонны штанг, на раме установки смонтированы ящики.


Читайте так же: Буровые установки Геомаш для колонкового бурения.

На буровой машине установлены контрольно-измерительные приборы, обеспечивающие персонал (оператора) необходимой информацией для правильной эксплуатации машины:

  1. На гидробаке установлен указатель уровня рабочей жидкости с датчиком минимального объема, сигнал от которого поступает на контрольную дампу на пульте управления;
  2. манометры контроля давления рабочей жидкости в напорных магистралях насоса, установлены на пульте;
  3. приборы контроля температуры охлаждающей жидкости ДВС и температуры рабочей жидкости (масла гидравлического) гидросистемы установки.

Электрооборудование буровой установки

Электрооборудование машины состоит из двух частей: электрооборудования базового снегоболотохода типа ГТМ и автономное электрооборудования навесного оборудования.

Питание потребителей навесного оборудования осуществляется постоянным током напряжением 12В от бортовой сети базового ТС по однопроводной электрической схеме.

Состав электрооборудования буровой машины (оборудования):

  1. аккумуляторная батарея;
  2. выключатель массы;
  3. тумблер включения электрооборудования (совмещен с автоматическим предохранителем);
  4. тумблер включения насоса маслоохладителя (совмещен с автоматическим предохранителем);
  5. тумблер освещения (совмещен с автоматическим предохранителем);
  6. светодиодные лампы освещения рабочей зоны и бурового оборудования;
  7. светодиодные лампы подсветки пульта;
  8. концевой выключатель дверцы ограждения
  9. кнопка сигнала;
  10. кнопка аварийной остановки ДВС.Гидросистема буровой установки МБУ-320 на базе вездехода

Гидропривод состоит из:

  1. Сдвоенного гидравлического насоса, преобразующего механическую энергию двигателя автомобиля в энергию потока рабочей жидкости;
  2. гидромотора вращателя, преобразующего энергию потока рабочей жидкости в механическую энергию вращения выходного вала, для приведения в действие шпинделя вращателя;
  3. направляющих гидро-аппаратов (гидрораспределителей, гидроклапанов и гидрозамков) позволяющих регулировать расход рабочей жидкости, а также управлять потоком;
  4. гидроцилиндров (объёмные гидродвигатели), предназначенных для преобразования энергии потока рабочей жидкости в механическую энергию исполнительного механизма;
  5. вспомогательных устройств (гидробака емкостью 45 литров, трубопроводов, фильтров напорных) обеспечивающих безотказность и технический ресурс работы гидроаппаратов.

Читайте так же: Виды буровых долот

Персонал для буровой установки

Состав обслуживающего персонала при работе установки включает мастера (оператора) и помощника оператора. Мастер (оператор) непосредственно управляет установкой при всех видах работ, а также обслуживает оборудование при техническом уходе и ежесменных осмотрах. При техническом обслуживании количество обслуживающего персонала определяется объёмом работ в каждом конкретном случае.

Компания Геомаш имеет развитую систему логистики и сеть представительств по России (в том числе Санкт-Петербурге, Москве, Краснодаре и другие) и Узбекистане, Казахстане. Доставка осуществляется в кратчайшие срок.
