Возведение буронабивных свай буровой установкой

9 сентября 2022

Метод возведения буронабивных свай с инвентарной обсадной трубой.

Обустройство буронабивных свай под защитой инвентарных обсадных труб — это один из самых популярных способов среди бурения при строительстве мостов за счет его высокой надёжности. Этот метод дает возможность перекрывать горизонты плавунов, производить работы в скальных грунтах, держать на контроле параметры буровой скважины, давать гарантию на высокое качество заполнения скважины бетоном в сложных геологических условиях.

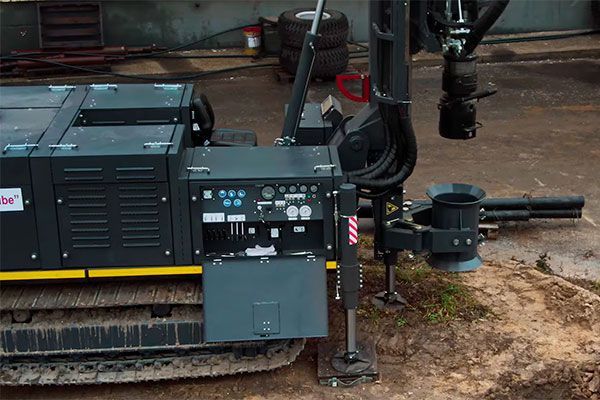

Для устройства буронабивных свай по этой технологии используют гусеничные установки для бурения. При больших диаметрах свай буровая дополнительно оборудуется обсадным столом.

Технологический процесс

В заданной точке подготавливается площадка в твердом покрытии. Буровая установка, оборудованная обсадным столом, наезжает на место будущего бурения. Первый этап - монтаж секции инвентарной трубы в обсадной столб. С помощью дретейлера установка вдавливает вращательно-поступательным методом первую секцию обсадной трубы. Затем выбуривает полым шнеком грунт из трубы. Шнек можно наращивать за счет подключения буровой штанги, чтобы бурить скважины до 30 метров (в случае если применяется буровая установка УГБ-900 производства Геомаш). Следующая секция обсадной трубы устанавливается лебедкой буровой установки. С помощью пробок надёжно стыкуются секции обсадной трубы. Стандартная длина секции обсадной трубы 4 метра. При необходимости погружение трубы производится обсадным столом. Данный этап повторяется многократно до пробуривания скважины до проектной отметки. Буровой инструмент может меняться в зависимости от геологических характеристик грунта.

Читайте так же: Обзор и характеристика роторных буровых установок УРБ 3А3, 1БА15 и УРБ-25

Вторым этапом осуществляется зачистка забоя скважины. Затем производится погружение и стыковки секции арматурного каркаса. Каркас погружается до требуемой по проекту отметки в скважину, вложение каркаса контролируется в процессе установки производителями работ с помощью геодезических приборов.

Третьим этапом производится бетонирование скважины способом перемещаемой трубы по вертикали. Устанавливается бетонолитная труба до забоя скважин. затем производится приемка бетонной смеси в воронку бетонолитной трубы. Заливка скважины происходит снизу вверх тем самым вытесняя буровой раствор и шлам. После заполнения секций трубы бетоном производится поэтапное выкручивание обсадных труб. процесс повторяется циклами до полного заполнения скважины бетоном. данный этап является ключевым при устройстве свай и подлежит более пристальному контролю производителями работ.

Выгоды технологии.

Отсутствует динамическое и вибрационное воздействие на почву, это дает возможность возведения свай поблизости к зданию. Высокая надёжность произведенного заводом Геомаш оборудования для бурения дает возможность без ошибок держать на контроле весь процесс бурения с достижением несущего слоя. Возможность разрушения скального грунта и валунов. Заполнение скважины осуществляется с помощью за счет бетонолитной трубы, это исключает образование пробок в виде смеси грунта и воды. В процессе разбуривания осуществляется прямой контроль соответствия фактических инженерно-геологических условий проектным, что дает возможность избавиться от ошибок и прийти к оптимальному решению в процессе возведения буронабивных свай.

Читайте так же: Буровая установка для инженерно-геологических изысканий и статического зондирования

Немного подробнее про компанию Геомаш. Группа предприятий Геомаш - это российский производитель буровой техники и инструмента с многолетним опытом работы (более 130 лет. Предприятие выпускает буровые установки для гнологоразведки, бурения на воду, инженерных изысканий, сейсморазведки и специальные строительные решения, ярким примером которой является самоходная буровая установка УГБ-900 на гусеничной базе. Технологии бурения - это шнековое (в том числе полыми шнекам), колонковое, ударно-вращательное, вращательное бурение с прямой и обратной промывкой.

Нашими клиентами становятся такие компании как Газпром, Роснефть и другие. К нам за оборудованием идут компании, которым важно получить долгосрочный результат, кто инвестирует в будущее предприятия, потому что Геомаш - это синоним качества и надежности бурового оборудования.
