Обзор и характеристика роторных буровых установок УРБ 3А3, 1БА15 и УРБ-25

В этой статье подробнее рассмотрим аналогичные по характеристикам роторные буровые установки УРБ 3А3, 1БА 15 и (УРБ-25 производства Геомаш). Постараемся понять какое оборудование подойдет для целей заказчика.

Начнем с буровых установок УРБ 3А3 и 1БА 15. Эти станки для бурения могут быть смонтированы на колесной базе Камаз, Урал. Устанавливается оборудование на палубу машины, запитывается от собственного двигателя (привод от автомобиля).

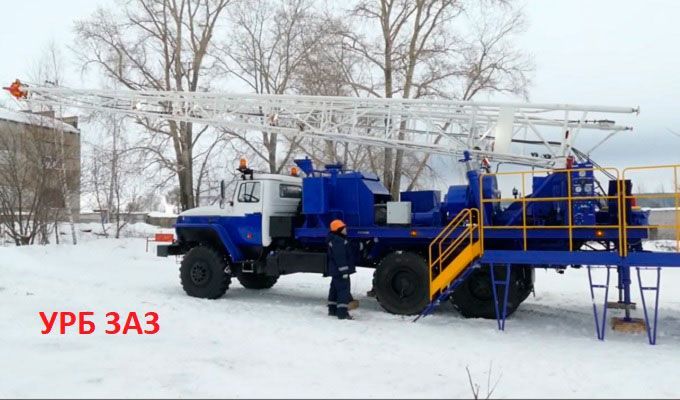

Буровая установка УРБ 3А3

Оборудование для бурения УРБ 3А3 и 1БА15 предназначено для разбуривания роторным методом структурно-поисковых скважин на полезные ископаемые, нефтепродукты, газовые залегания, для скважин в сельскохозяйственной отрасли в создании оросительной системы и промышленного водоснабжения. Работают с прямой промывкой забоя в породах мягкой и средней твердости.

Основные характеристики буровой установки УРБ 3А3 и 1БА 15:

  1. Возможность пробурить скважину глубиной – до 700 метров
  2. Крутящий момент - до 10000 Нм
  3. ⌀ который рекомендуется производителем трубами в начале бурения – 230 мм, завершать – 93 мм
  4. Запитывается оборудование для бурения от собственного дизельного двигателя ЯМЗ-236 без коробки переключения передач с потребляемой мощностью 88,3 кВт и ЯМЗ-238 с ней потребляемая мощность 141 кВт в зависимости от комплектации
  5. На мачте располагается лебедка, тяговое усилие которой - 51 (5,2) кН (тс).
  6. Скорость подъема ПРИ от 0,5-1,88 м/с
  7. Имеется вспомогательная лебедка со скоростью работы 0,5 -1,2 м/с и с тяговым усилием 9,8 кН (тс)
  8. Мачта с расстоянием от стола до кронблока 15,5 метров, длина бурильной свечи 12 метров.
  9. В наличии буровой насос НБ50
  10. ⌀ проходного отверстия бурильного стола 410 мм
  11. Ротор Р-40 и РК-400, где Частота вращения бурового снаряда, с-1 (об/мин)– минимальна 0,38 (23) – максимальная 4,22 (253). Наибольший момент силы, Н(м (кгс(м) 7840 (800)

Читайте так же: Буровые установки УГБ для геологоразведки

Буровая установка УРБ-25

Расскажем подробнее про оборудование. В базовом варианте оборудование смонтировано на полноприводном автомобиле Урал 4320, с колесной формулой 6х6.

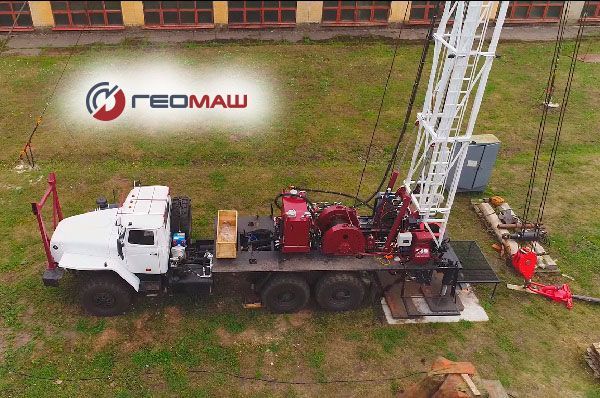

Буровая установка УРБ 25

Назначение УРБ-25: бурение и ремонт скважин промышленного водоснабжения, а также для сооружения скважин технического назначения, в том числе - дегазационных, вентиляционных, водопонижающих скважин и скважин для прокладки коммуникаций в подземные горные выработки, скважин для гидродобычи и подземного выщелачивания, а также бурение геологоразведочных скважин глубиной до 1500 м

Технологии бурения:

  1. Прямой промывкой,
  2. прямой продувкой,
  3. пневмоударным способом,
  4. обратной промывкой, также называемый эрлифтом,

Хочется отметить, что параметр глубина бурения зависит от:

  1. геологического разреза,
  2. мощности компрессорного и насосного оборудования,
  3. и может отличаться, как в меньшую, так и большую сторону.

Установки типа УРБ 25 могут монтироваться на автомобиле повышенной проходимости:

  1. Урал,
  2. Камаз,
  3. прицепы,
  4. и полуприцепы.

Привод бурового оборудования осуществляется от двигателя транспортной базы, либо от отдельного палубного дизельного или электрического двигателя.

Один из важнейших элементов буровой установки УРБ 25 - мачта телескопического типа. Высота буровой мачты составляет 18 м. Имеется возможность извлечения бурильных труб парами общей длиной 12 м. Подъём мачты в рабочее положение и выдвижении верхней секции мачты обеспечивается гидравлической системой.

УРБ 25 имеет ротор с гидравлическим приводом, где крутящий момент в 1600 кгс*м. Гидравлический ротор имеет следующие особенности:

Гидравлическое управление крутящим моментом, что позволяет адаптировать крутящий момент под тип соединения бурильных труб.
Высокий крутящий момент позволяет эффективно работать лопастными долотами в том числе долотами типа PDC.
Отвод гидравлического ротора позволяет «сажать» обсадку диаметром до 660 мм.

На УРБ 25 установлена лебедка буровая с гидравлическим приводом, однобарабанная с фрикционами подъёма и спуска. Грузоподъемность лебедки при талевой оснастки ¾ - 25 тонн.

Говоря о лебёдке хочется отметить 2 функции:

  1. Гидравлическое управление скоростью подъема и спуска буровой колонны,
  2. электронный измеритель веса буровой колонны.

Читайте так же: Буровая установка ПБУ-2 с механическим приводом подвижного вращателя

Это позволяет дать наиболее точную нагрузку на долото или коронки, а также облегчить процесс бурения. Шесть фиксированных скоростей намотки каната лебедки в сочетании с функцией гидравлического управления лебедки, обеспечивает скорость перемещения бурильного инструмента от 0 до 1,5 м/с.

Мы также имеем на данный установке 2 вспомогательные лебёдки грузоподъемности 2200 кг расположенных на мачте. Устойчивость буровой установки обеспечивается 4 гидравлическими домкратами.

Ещё одна опция буровой установки УРБ 25 - это генератор электрического тока с напряжением электрического тока 220 и 380 вольт. Мощность электрического генератора 30 киловатт.

Основной или главный пульт управления оборудования для бурения представлен:

  1. Приборами контроля веса бурильной обсадной колонны,
  2. приборами контроля параметров гидросистемы,
  3. управлением двигателем буровой установки,
  4. управлением ротором, гидрораспределителем, лебедками, насосом, генератором.

Вспомогательный пульт управляет гидравлическими домкратами и выставлением мачты.

Базовая комплектация буровой установки УРБ-25:

Наименование узла

Кол-во, шт.

1.

Рама

  1

2.

Опора мачты задняя

  1

3.

Опора мачты передняя

  1

4.

Аутригеры

  4

5.

Трансмиссионный вал

  1

6.

Коробка передач МП11-1701010-ЕО с гидронасосом 310.112

  1

7.

Буровой насос НБ-50

  1

8.

Лебедка буровая однобарабанная

  1

9.

Привод ротора гидравлический

  1

10.

Ротор РГ-425

  1

11.

Мачта с кронблоком

  1

12.

Талевый блок 2/3

  1

13.

Вертлюг

  1

14.

Рабочая труба

  1

15.

Элеватор для труб

  1

16.

Индикатор веса бурильной колонны

  1

17.

Ограничитель грузоподъёмности.

  1

18.

Сигнализатор переподъёма талевого блока

  1

19.

Гидроцилиндр подъёма мачты

  1

20.

Вспомогательная лебедка

  1

21.

Пульт бурильщика

  1

22.

Гидросистема

  1

23.

Пневмосистема

  1

24.

Электрооборудование

  1

Основные преимущества установки УРБ-25 от буровых установок типа 1БА-15, УРБ-3А3:

Модель

УРБ-25

1БА15В

УРБ-3А3

Тип привода вращателя

Гидравлический

Механический

Механический

Длина ведущей(рабочей) трубы, м

7,8

6,2

6,2

Грузоподъемность, кг

25 000

20 000

20 000

Частота вращения, об/мин

18 - 220

65 - 245

25 -269

Крутящий момент, кгс*м

1600

800

800

Условная глубина бурения, м

800 - 900

700-800

600 -700

Проходное отверстие стола ротора

425

410

410

Диаметр применяемых бурильных труб, мм

60,3 - 89

60,3 - 89

60,3 - 89

Расстояние от крон-блока до стола ротора

18

15,5

15,5

Длина свечи, м

12

12

12

Двигатель:

Дизельный  от КОМ

Дизельный от КОМ

Дизельный  палубный

Тяговое усилие лебедки на втором витке намотки каната на барабан, кгс

6,5

5,2

5,2

Лебедка вспомогат. грузоподъёмность, тс

2,2

-

-

Читайте так же: Виды буровых установок для скважин на воду от компании производителя Геомаш

Преимущества

  1. Повышенная грузоподъёмность установки (25 т у УРБ-25, 20 т у 1БА-15 и УРБ-3А3).
  2. Мачта телескопическая ферменной конструкции с открытой гранью высотой 18 м. Облегченное выставление и сборка мачты на объекте работ, что значительно сокращает время развертывания установки.
  3. Конструкция мачты позволяет разместить внутри нее ведущую рабочую штангу, что в два раза сокращает время СПО. Максимальная длина применяемых обсадных колонн — 12 метров.
  4. Наличие направляющих вертлюга, исключающие возможность закручивания полиспаста.
  5. Ротор РГ-425 — собственная разработка компании Геомаш. Высокое значение крутящего момента — 1 600 кгс*м. Плавная регулировка частоты вращения ротора позволяет буровому мастеру полностью контролировать процесс бурения. Ротор посредством гидроцилиндра убирается внутрь мачты, для освобождения устья скважины. Так же снижается вероятность поломки инструмента из-за превышения крутящего момента. Диапазон скоростей предлагаемого гидропривода для ротора значительно превышает параметры предлагаемые на рынке гидророторов.
  6. Бурение 6-метровыми бурильными трубами, позволяет значительно увеличить скорость вращения инструмента, т.к. уменьшается дисбаланс бурильной колонны, что приводит к повышению скорости бурения и возможности бурения в породах повышенной категории прочности;
  7. Однобарабанная лебедка с гидравлическим приводом грузоподъемностью 25 000 кг.
  8. Улучшенные эргономические показатели установки и компактный пульт управления.

УРБ-25 по желанию заказчика может быть дополнительно укомплектована технологическим вооружением и бурильным инструментом производства АО «Геомаш» под технологию обратной промывки (Эрлифт) скважин диаметром до 1 м. Для этого применяется двойная ведущая рабочая штанга.

Прежде чем купить буровую установку УРБ 3А3 или 1БА15 внимательно изучите сравнительную таблицу представленную выше. Ведь если заказывать оборудование для бурения, то надо брать лучшее и ровняться на лучших. Помните, покупая продукцию группы компаний Геомаш, наши партнеры покупают надежность, долговечность техники и качественный сервис. Нашу технику выбирают те кто рассчитывает быть лидером в своей сфере и стремится дать лучшие результаты в развитии собственного бизнеса.

Чтобы заказать буровую установку УРБ-25 отправьте реквизиты организации на адрес электронной почты sales@geomash.ru или позвоните по номеру телефона +7(495)902-55-20 доб. 263 - Жуков Максим.
