Насос буровой гидроприводной НБГ-50

Слайдшоу

НБГ-50 предназначен для нагнетания промывочного раствора в скважину при геологоразведочном, структурно-поисковом бурении на нефть и газ, а также для выполнения других промывочно-продавочных работ при ремонте скважин, для нагнетания воды в пласт при интенсификации добычи нефти, для перекачивания различных неагрессивных жидкостей, а также для комплектации геологоразведочных и нефтепромысловых агрегатов.

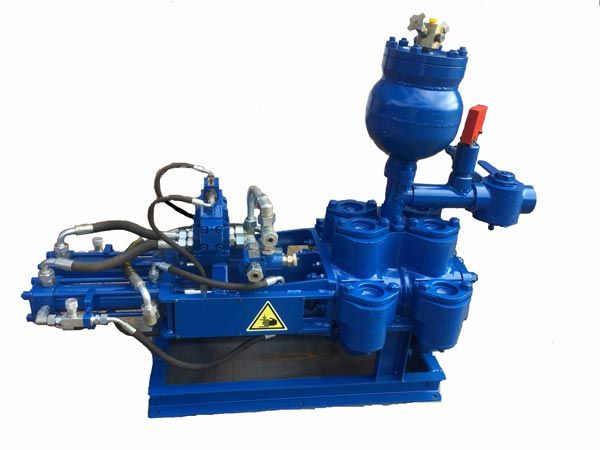

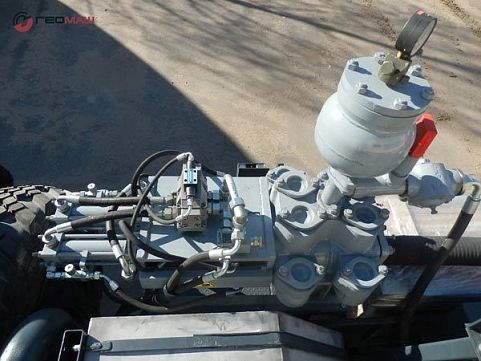

Насос состоит из блока гидравлического и двух гидроцилиндров с управлением, соединенных между собой корпусом и смонтированных на раме.

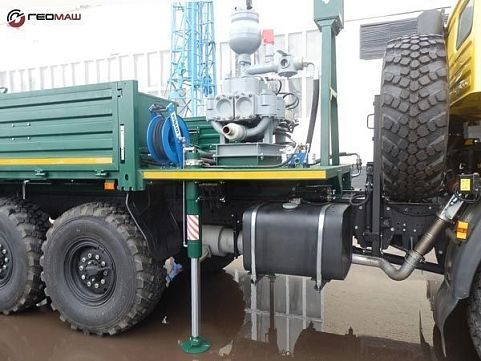

Буровой насос НБГ-50 может быть установлен на самоходные буровые установки УГБ, ЛБУ-50-30, УРБ-210, УРБ-40 и др.

Объемная подача и давление на выходе из насоса для всех типоразмеров цилиндровых втулок:

Диаметры цилиндровых втулок, мм	Объемная подача, л/мин	Предельное давление насоса (max), МПа
90	390	6,3
100	492	5,0
110	594	4,1
120	720	3,4
Примечание: Предельное отклонение объемной подачи ± 10%

Мощность насоса, кВт	50
Полезная мощность насоса, кВт, не менее	40
Предельное давление насоса (наибольшее), МПа, не менее	6,3
Диаметры цилиндровых втулок, мм	90, 100, 110, 120
Длина хода поршня, мм	160
Число двойных ходов поршня в минуту	110
Неравномерность давления на выходе из насоса,%,не более	30
Вакуумметрическая высота всасывания, м, не более	3
Диаметр всасывающего патрубка, мм	113
Диаметр нагнетательного патрубка, мм	50
Необходимые характеристики подключаемой маслостанции:
- давление, МПа	22
- расход, л/мин	140
Габаритные размеры ДхШхВ, мм	1520х790х1350
Масса, кг	545

Объемная подача и давление на выходе из насоса для всех типоразмеров цилиндровых втулок:

Диаметры цилиндровых втулок, мм	Объемная подача, л/мин	Предельное давление насоса (max), МПа
90	390	6,3
100	492	5,0
110	594	4,1
120	720	3,4
Примечание: Предельное отклонение объемной подачи ± 10%

Мощность насоса, кВт	50
Полезная мощность насоса, кВт, не менее	40
Предельное давление насоса (наибольшее), МПа, не менее	6,3
Диаметры цилиндровых втулок, мм	90, 100, 110, 120
Длина хода поршня, мм	160
Число двойных ходов поршня в минуту	110
Неравномерность давления на выходе из насоса,%,не более	30
Вакуумметрическая высота всасывания, м, не более	3
Диаметр всасывающего патрубка, мм	113
Диаметр нагнетательного патрубка, мм	50
Необходимые характеристики подключаемой маслостанции:
- давление, МПа	22
- расход, л/мин	140
Габаритные размеры ДхШхВ, мм	1520х790х1350
Масса, кг	545
