Новый взгляд. Новое решение

На производственной площадке компании «Геомаш» прошли успешные испытания насоса бурового гидроприводного НБГ-50.

Отличительные особенности НБГ-50 от НБ-50:
- НБГ-50 имеет гидропривод в отличие от механического привода на НБ-50;
- меньший вес, за счет отсутствия механического привода;
- меньший габарит по длине, что позволяет увеличить «полезное пространство» на раме буровой установки.

НБГ-50 предназначен для нагнетания промывочного раствора в скважину при геологоразведочном, структурно-поисковом бурении на нефть и газ, а также для выполнения других промывочно-продавочных работ при ремонте скважин, для нагнетания воды в пласт при интенсификации добычи нефти, для перекачивания различных неагрессивных жидкостей, а также для комплектации геологоразведочных и нефтепромысловых агрегатов.

Насос состоит из блока гидравлического и двух гидроцилиндров с управлением, соединенных между собой корпусом и смонтированных на раме.

Технические характеристики:

Мощность насоса, кВт

50

Полезная мощность насоса, кВт, не менее

40

Предельное давление насоса (наибольшее), МПа, не менее

6,3

Диаметры цилиндровых втулок, мм

90, 100, 110, 120

Длина хода поршня, мм

160

Число двойных ходов поршня в минуту

110

Неравномерность давления на выходе из насоса,%,не более

30

Вакуумметрическая высота всасывания, м, не более

3

Диаметр всасывающего патрубка, мм

113

Диаметр нагнетательного патрубка, мм

50

Необходимые характеристики подключаемой маслостанции:

- давление, МПа

22

- расход, л/мин

140

Габаритные размеры ДхШхВ, мм

1520х790х1350

Масса, кг

545

Объемная подача и давление на выходе из насоса для всех типоразмеров цилиндровых втулок:

 Диаметры цилиндровых втулок, мм Объемная подача, л/мин       Предельное давление насоса (max), МПа
     90      390      6,3
     100      492      5,0
     110      594      4,1
     120      720      3,4
     Примечание: Предельное отклонение объемной подачи ± 10%

Буровой насос НБГ-50 может быть установлен на самоходные буровые установки УГБ, ЛБУ-50-30, УРБ-210, УРБ-40 и др.

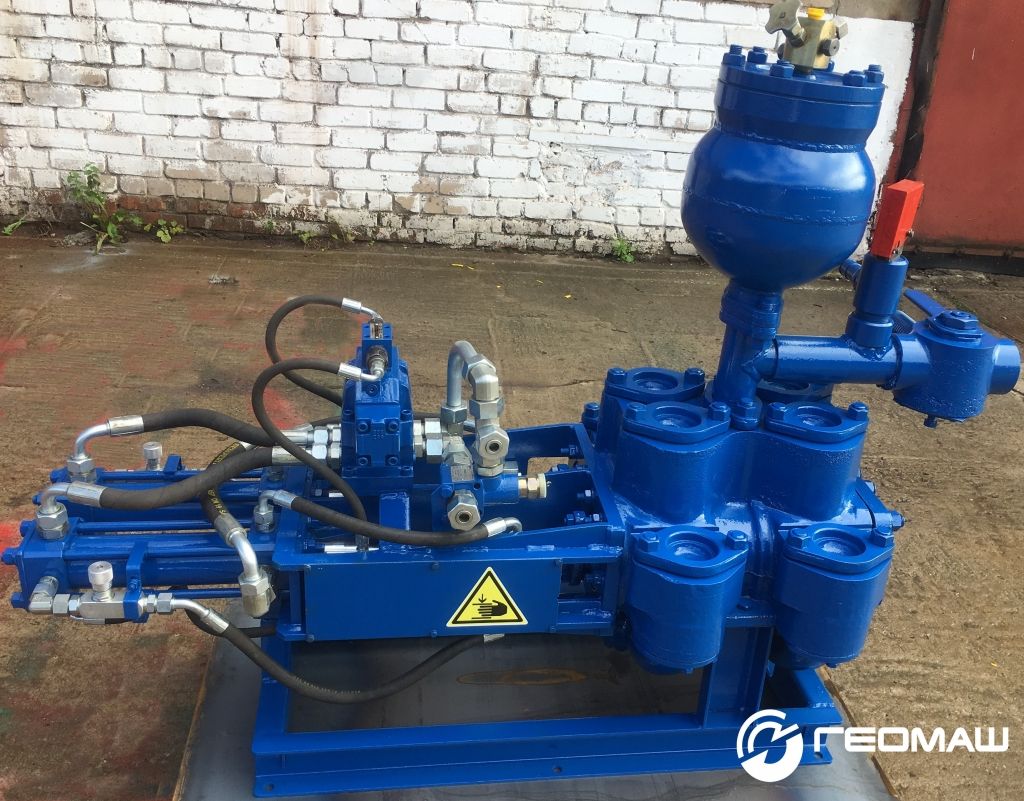

НБГ-50 затертая.jpg
