Буровая установка УГБ для бурения скважин на воду тяжелой серии (гидрогеология)

Буровая установка УГБ-587 с ходом подачи вращателя 7м.

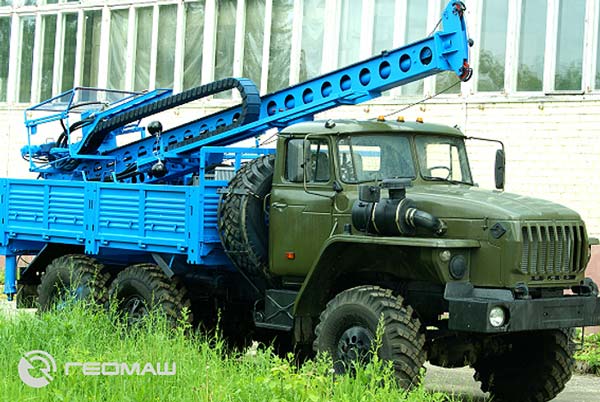

УГБ на шасси УРАЛ

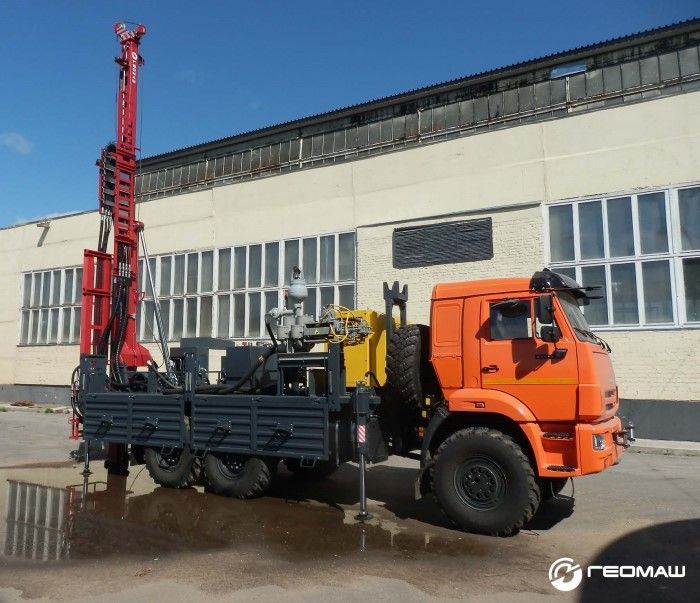

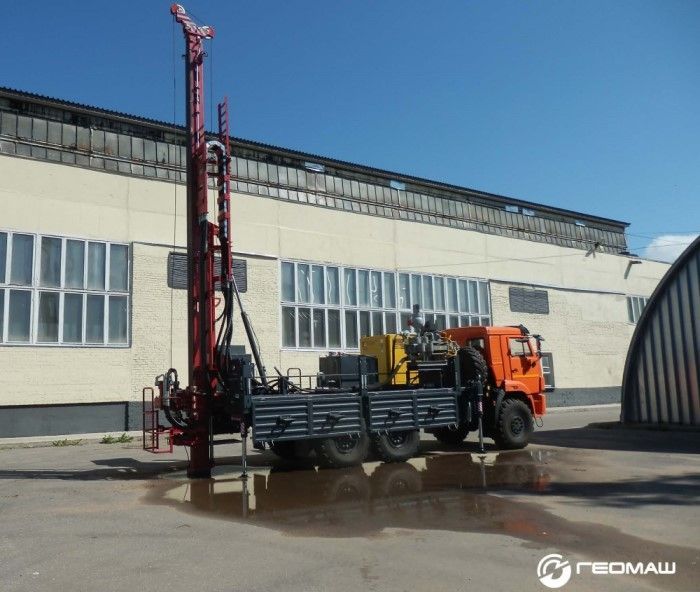

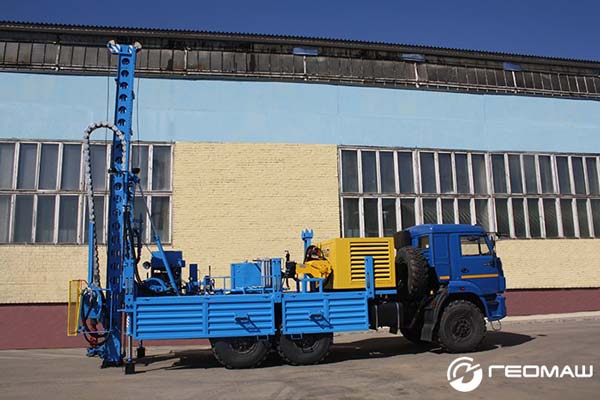

УГБ на шасси КАМАЗ
назад
Буровая установка УГБ-587-020. Рабочее положение.
Буровая установка УГБ-587-020. Правый борт

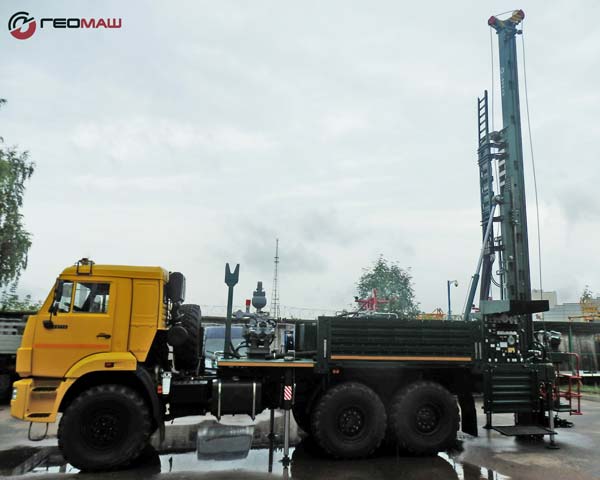

Буровая установка УГБ-587-020. Левый борт
Поршневой буровой насос НБГ-50 с гидроприводом
Вращатель с рамочным элеватором
Площадка для обслуживания насоса НБГ-50
Поворотные домкраты
Пульт управления
УГБ-587-220. Ход подачи - 7 метров. Комплектация: НБ-50, АК-9/10.
УГБ-587-220. Ход подачи - 7 метров. Комплектация: НБ-50, АК-9/10.
УГБ на шасси УРАЛ. Рабочее положение
УГБ на шасси УРАЛ. Вид слева
УГБ на шасси УРАЛ. Вид справа
УГБ на шасси УРАЛ. Вид сзади
УГБ на шасси УРАЛ с двухрядной кабиной. Комплектация: компрессора АК-9/10, лебедка
УГБ на шасси УРАЛ с двухрядной кабиной. Комплектация: компрессора АК-9/10, лебедка. Рабочее положение.
УГБ на шасси УРАЛ с двухрядной кабиной. Комплектация: компрессора АК-9/10, лебедка. Общий вид.
УГБ с НБ-50 и АК-9/10
УГБ с АК-9/10
УГБ с СЗГУ, АК-9/10, КВБМ
УГБ с КВБМ (комплекс вибрационного бурения)
УГБ с НБ-160/6,3 и КВ-12/12
УГБ с НБ-50
Общий вид
Буровая установка УГБ-587-310 на шасси КАМАЗ-43118. Комплектация: буровой насос Dynaset HDF 90/150, компрессор AIRMAN PDS 390S-S, генератор Lifan SP 11000-3, лебедка со свободным сбросом грузоподъемностью 3000 кгс
УГБ с АК-9/10, СЗГУ-000(устройство статического зондирования грунтов), УДЗ-000 (устройство динамического зондирования)
УГБ-544-221 на шасси КАМАЗ. Комплектация: компрессор АК-9/10, насос НБ-50, узел статического зондирования СЗГУ-000

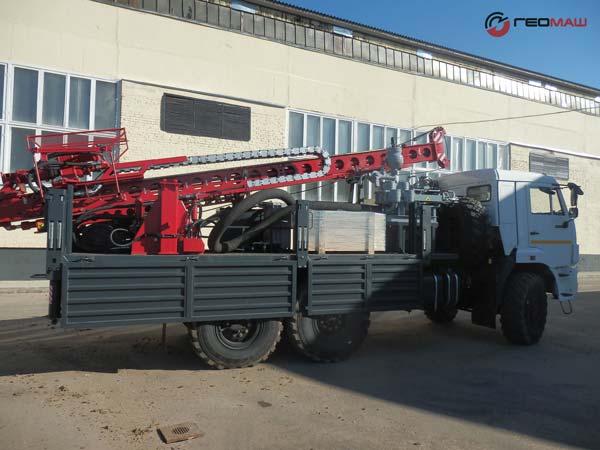

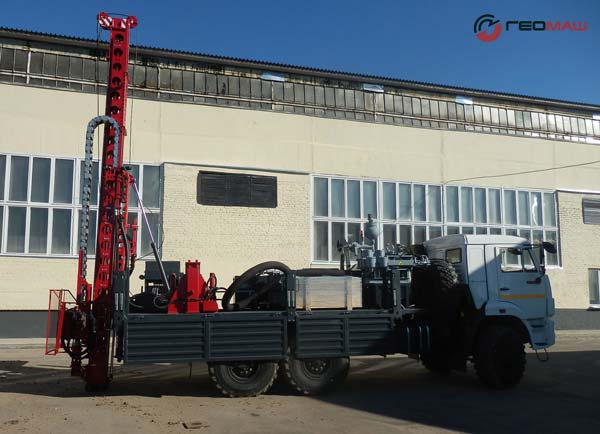

УГБ на шасси КАМАЗ
УГБ-587-103 на шасси КАМАЗ. Комплектация: компрессор 2ВУ, стол обсадной, СЗГУ.
УГБ-544-020 на шасси КАМАЗ в комплектации с насосом НБГ-50
УГБ с КВБМ на шасси КАМАЗ
УГБ с КВБМ. Вид сбоку
УГБ-587-020-001 с НБГ-50 на шасси КАМАЗ

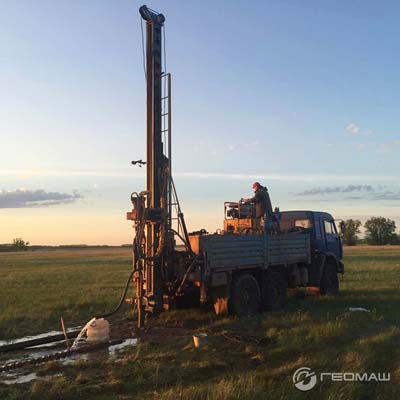

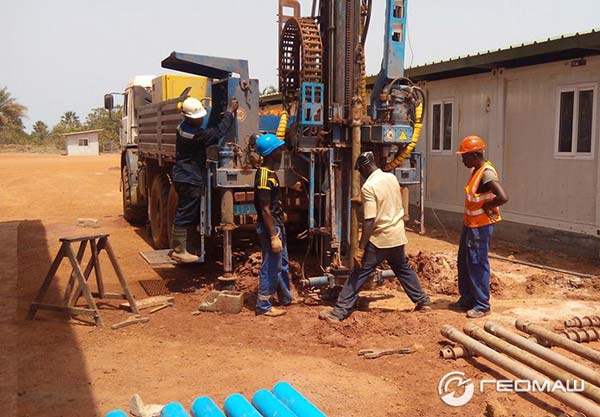

УГБ при бурении скважин на геотермальное тепло. 97 метров.

В комплектацию буровой установки УГБ-001-68 входит буровой насос НБ-50 и лебедка грузоподъемностью 1000 кгс.
Первый объект буровых работ, на котором была задействована УГБ-001-68 – бурение скважин для водоснабжения складского логистического комплекса «Меридиан» (МО, Раменский район, пос. Михайловская слобода). Было пробурено 2 скважины глубиной 65 м.
С апреля 2013 года буровая установка задействована при бурении скважин под геотермальное тепло. На сегодняшний день УГБ-001-68 пробурила 50 скважин глубиной 97 метров. Всего по проекту запланировано 450 скважин глубиной 95 - 97 метров. Бурение скважин ведется 3-х лопастным долотом с промывкой диаметром 150 мм. В качестве снаряда применяются бурильные трубы ТСБУ-63,5 длиной L=4,75 м. За 8-ми часовую смену буровая бригада сооружает одну геотермальную скважину глубиной 97 метров, после чего в пробуренную скважину опускают геотермальный зонд. Данные показатели достигнуты благодаря опыту буровой бригады, а также благодаря производительности буровой установки УГБ-001-68.
Со слов начальника участка инженерных сетей Овсянникова Андрея: «За год работы буровая установка УГБ-001-68 показала себя с положительной стороны, серьезных поломок, которые могли бы привести к остановке работ, не было. При вводе в эксплуатацию буровой установки возник гарантийный случай, который был оперативно устранен специалистами сервисной службы ООО «Геомаш-Владимир».
Мы благодарим наших Партнеров за предоставленную информацию и надеемся на долгосрочное взаимовыгодное сотрудничество.

Фотография 1 Фотография 2

  • Ход подачи вращателя - 7 м применяемые ТБСУ - 6 м.
  • Специальный гидравлический обсадной стол, СОГ-000
  • Бурение с промывкой - 5 вариантов буровых насосов
  • Эффективная обсадка скважин — 3-х-тонная лебедка

Тяжелую серию установок УГБ для гидрогеологического бурения и добычи воды отличает:
- буровые блоки высокой мощности;
- большой выбор колесных транспортных баз (шасси) с высокой грузоподъемностью и высокими вездеходными качествами;
- применение в комплектации установок специальных фрикционных буровых лебедок большой грузоподъемности, высокоэффективных буровых насосов и компрессоров;
- широкая номенклатура вспомогательных устройств и средств механизации для облегчения работ с буровым инструментом и обсадными колоннами
- бурение d=500 мм под кондуктора скважин на воду промышленного назначения с использованием штанги телескопической

Особенности конструкции:
Буровые установки УГБ монтируются на различные транспортные базы: КАМАЗ, УРАЛ-4320.
Привод гидросистемы буровой установки УГБ осуществляется от двигателя транспортной базы.
Буровые насосы плунжерного и поршневого типа, производительностью до 720 литров в минуту - буровой насос НБГ-50.
Для эффективного ударно-канатного бурения и погружения обсадных колонн установка оснащается специальной лебедкой с функцией свободного сброса. Сдвиг вращателя на 800 мм от оси скважины, осуществляется гидроцилиндром.
Безопасную и быструю сборку/разборку бурильной колонны, обеспечивают гидравлические трубодержатели с дополнительной функцией раскрепления резьб бурильной колонны.
Стол обсадной гидроприводной (СОГ) применяется для обсаживания, удержания и извлечения обсадных колон при сооружении, ремонте и ликвидации скважин глубиной до 200 метров. СОГ обеспечивает безопасную работу во время спуска и извлечения обсадных труб из скважины, а также позволяет бурить скважины с опережающей/одновременной углубкой ствола в сложных геологических условиях.

Буровые установки УГБ тяжелой серии могут комплектоваться столом обсадным полноповоротным СОВ-000. СОВ-000 предназначен для погружения и извлечения обсадных труб (колонн), с вращением (без вращения) с одновременной работой буровой колонны внутри обсадных труб, как с опережением обсадной колонны, так и с опережением буровой колонны. Посмотреть работу СОВ-000 можно здесь - видеоролик "Работа стола обсадного полноповоротного".


Артикул УГБ
Ход подачи, мм 7 000
Длина применяемой бурильной трубы, мм 6 000
Длина применяемых обсадных труб (при спуске с применением лебедки), мм 6 000
усилие подачи, кгс:
- вверх 10 000
- вниз 5 000
СКОРОСТЬ ПОДАЧИ ВРАЩАТЕЛЯ, М/С, МАКС. 1,2
СДВИГ ВРАЩАТЕЛЯ С УСТЬЯ СКВАЖИНЫ, НЕ МЕНЕЕ ММ. 390
частота вращения шпинделя, об/мин. 350
Крутящий момент, кгсм 700
Угол наклоны мачты к горизонту при бурении, градусов 50 - 90
Грузоподъемность лебедки, кгс 3 000

БЛОК ТРУБОДЕРЖАТЕЛЕЙ (1)

ГИДРАВЛИЧЕСКИЙ, ВЕРХНИЙ+НИЖНИЙ

ДИАМЕТРЫ ЗАЖИМА, ММ

63-146

УГОЛ РАЗВОРОТА,  ГР.

35

ТРУБОДЕРЖАТЕЛЬ (2)

ГИДРАВЛИЧЕСКИЙ, РАСПАШНОГО ТИПА

ДИАМЕТРЫ ЗАЖИМА, ММ

63-146

ТРУБОДЕРЖАТЕЛЬ (3)

ГИДРАВЛИЧЕСКИЙ, РАСПАШНОГО ТИПА

ДИАМЕТРЫ ЗАЖИМА, ММ

63-300

ТРУБОДЕРЖАТЕЛЬ (4)

ГИДРАВЛИЧЕСКИЙ, С ФУНКЦИЕЙ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ

ДИАМЕТРЫ ЗАЖИМА, ММ

63-300

ХОД ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ММ

300

УСИЛИЕ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ВНИЗ/ВВЕРХ, КГ

10000/6000

СТОЛ ОБСАДНОЙ (СОГ)

ГИДРАВЛИЧЕСКИЙ, С ФУНКЦИЕЙ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ

ДИАМЕТРЫ ЗАЖИМА, ММ

63-426

ХОД ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ММ

400 / 600*

УСИЛИЕ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ВНИЗ/ВВЕРХ, КГ

8000 (20000*)/15000 (18000*)

МАКСИМАЛЬНЫЙ ВЕС КОЛОННЫ ИЗВЛЕКАЕМЫХ/УДЕРЖИВАЕМЫХ ОБСАДНЫХ ТРУБ, МАКС. КГ, НЕ МЕНЕЕ

20000*

Условная глубина бурения, м:
- шнеками, диаметром 135 мм 50
- шнеками, диаметром 300 мм 30
- с промывкой, диаметром 93 мм 300**
- с промывкой, диаметром 295,3 мм 100
- с продувкой, диаметром 151 мм 80**
- с пневмоударниками, диаметром 250 мм 30**
* в зависимости от модификации
** в зависимости от применяемого насосного и компрессорного оборудования
Плунжерный насос НБ-160/6,3 (давление 6,3 Мпа, подача 160 л/мин)
Плунжерный насос SPECK Р62/160-100В (Германия) (давление 10 Мпа, подача - 160 л/мин);
Центробежный насос SPECK 50/250 (Германия) (давление 1,4МПа, подача - 1200 л/мин)
Поршневой насос НБГ-50 с гидроприводом (давление 6,3 Мпа, подача 700 л/мин)
Поршневой насос НБ-50 (давление 6,3 Мпа, подача 700 л/мин)
Блок трубодержателей (нижний трубодержатель, верхний трубодержатель с возможностью раскрепления резьб)
Стол обсадной гидроприводной СОГ-001 (D обсадных труб= 127, 146, 168, 219, 245, 273, 299 мм - диаметры применяемых обсадных труб)
Компрессор КВ-10/10 (производительность 10 м3/мин, давление макс. 1,0 МПа)
Компрессор КВ-12/12 (производительность 12 м3/мин, давление макс. 1,2 МПа)
Компрессор АК-9/10 (производительность 9 м3/мин, давление макс. 1,0 МПа)
Компрессор NK-160 (Германия) (производительность 7 м3/мин, давление макс. 1,5 МПа)

Дополнительная комплектация УГБ
