Мал, да удал!

6 июля 2017

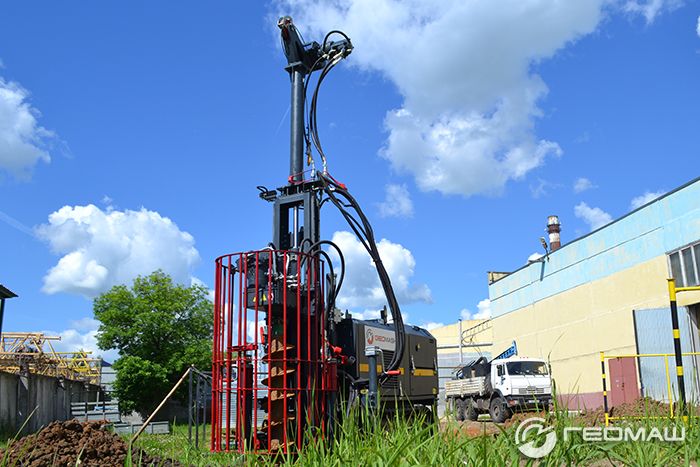

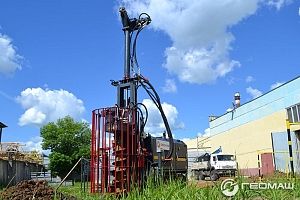

В июне 2017 года на ООО «Геомаш-Владимир» прошли успешные испытания модернизированной самоходной буровой установки ББУ-001. Установка смонтирована на самоходной гусеничной платформе, изготовленной по документации, разработанной конструкторской службой группы компаний “Геомаш”. Гидросистема установки приводится от дизельного двигателя «Lombardini».

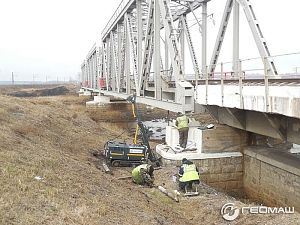

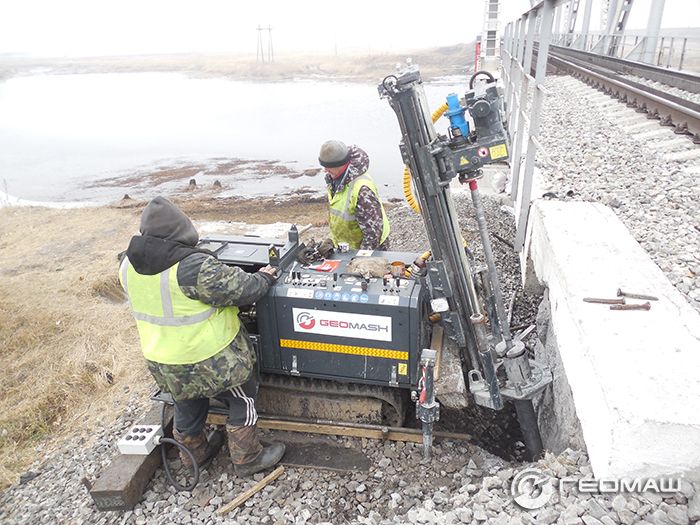

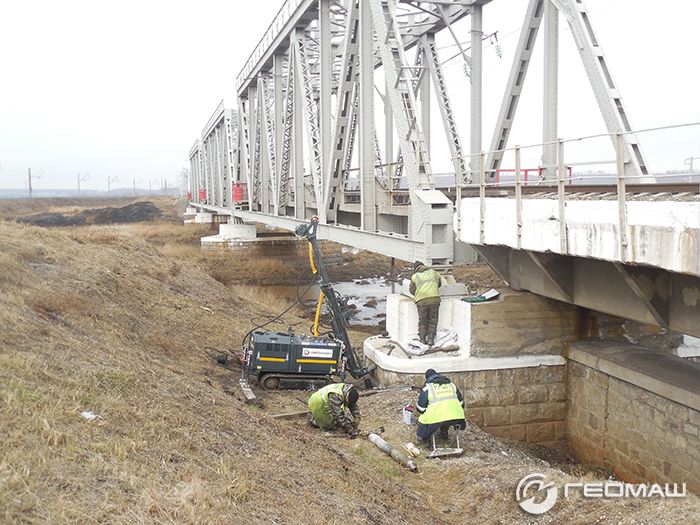

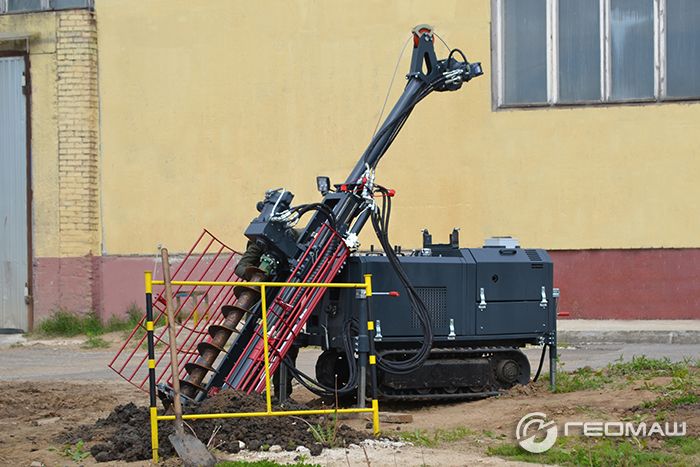

ББУ-001-001 предназначена для бурения вертикальных и наклонных скважин до 45 градусов при инженерно-геологических изысканиях, а также при сооружении технических скважин в строительстве (микросваи).

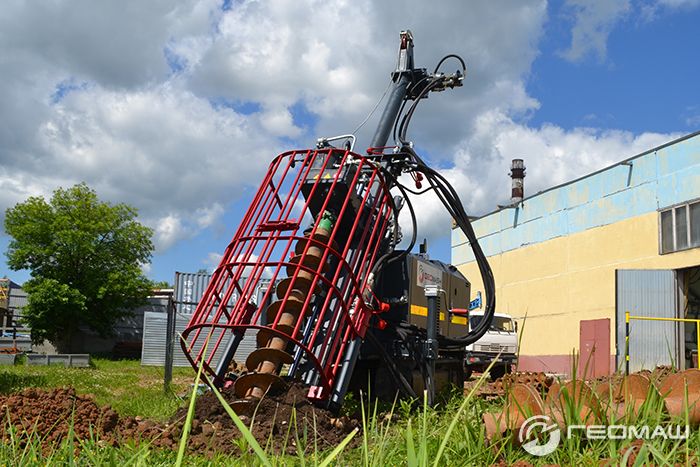

Буровая установка реализовывает шнековое бурение и колонковыми снарядами, диаметром до 250 мм «всухую» в породах I-IV категорий по буримости; в породах IV-IX категорий по буримости колонковыми снарядами диаметром до 132 мм, вращательным способом с промывкой/продувкой, в том числе — алмазным ПРИ.

Краткие технические характеристики ББУ-001-001:

- ход подачи вращателя – 1 400 мм;
- крутящий момент – 150 кгс·м;
- усилие подачи вверх/вниз – 1500/1500 кгс;
- «сухой» вес буровой установки – 1270 кг.

Комплектация буровой установки:

- центратор бурового инструмента, смонтированный на опоре стойки;
- нагнетательный манифольд;
- сальник буровой;
- гидроприводная лебедка и кронблок.

Дополнительная комплектация:

- трубодержатель;
- раскрепитель;
- гидромолот;
- комплект динамического зондирования;
- фаркоп для буксировки прицепа;
- прицеп "Трофи" на резиновом или санном ходу, грузоподъемность 400 кг.

Модифицированная буровая установка ББУ-001-001 может комплектоваться дополнительным оборудованием: комплектом динамического зондирования КДЗ-001 для проведения испытаний грунтов по ГОСТ 19912-2001 «Грунты. Методы полевых испытаний статическим и динамическим зондированием» в грунтах с условным динамическим сопротивлением от 0,7 до 17,5 МПа.

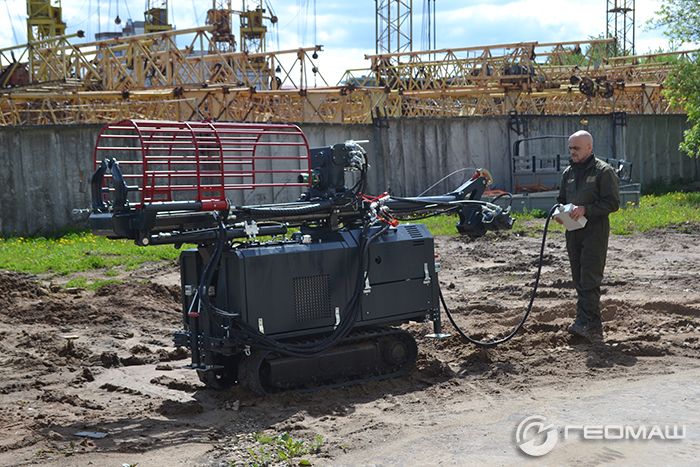

Монтаж на самоходной гусеничной тележке обеспечивает маневренность при транспортировке своим ходом в пределах объектов работ. Резиновые гусеничные ленты обеспечивают сохранность дорожного покрытия и дерна газона дачных участков.
Доставка буровой установки может осуществляться колесными транспортными средствами, автомобилями типа ГАЗель, ГАЗ-33081 «Садко».

Отличительные особенности модернизированной ББУ-001-001 от ББУ-001 «Опенок-С»:

- В качестве транспортной базы использована самоходная гусеничная платформа, изготовленная по документации, разработанной конструкторской службой группы компаний “Геомаш”;
- Использование позиционирования винтовых механических опор или гидравлических домкратов. Передние домкраты монтируются на поворотных кронштейнах, задние на кронштейнах, жестко смонтированных на раме самоходного основания;
- Капотирование всех агрегатов и элементов гидропривода и электрооборудования, смонтированных на раме самоходного основания, с обеспечением доступа к ним для обслуживания и ремонта через технологические дверцы и откидные панели;
- Применение электрогидравлического дистанционного управления движением и маневром самоходного основания;
- Гидравлический привод механизма дампинга направляющей стойки механизма подачи;
- Совмещение гидроприводной лебедки с кронблоком и их размещение в верхней части удлинителя направляющей стойки;
- Включение в состав буровой установки опоры направляющей стойки, с размещением на ней кронштейнов ограждения вращающегося инструмента и усиленных элементов крепления центратора и трубодержателя;
- Применение двухстворчатого ограждения вращающегося инструмента с электрическим механизмом отключения вращения при открытии любой дверцы ограждения;
- Размещение органов управления установкой на правом борту самоходного основания - по ходу движения;
- Комплектация установки универсальным топливным баком с объемом 30 л;
- Комплектация установки приборами контроля продольного и бокового крена самоходного основания и направляющей стойки;
- Механизм дополнительной фиксации направляющей стойки при вертикальном бурении.
