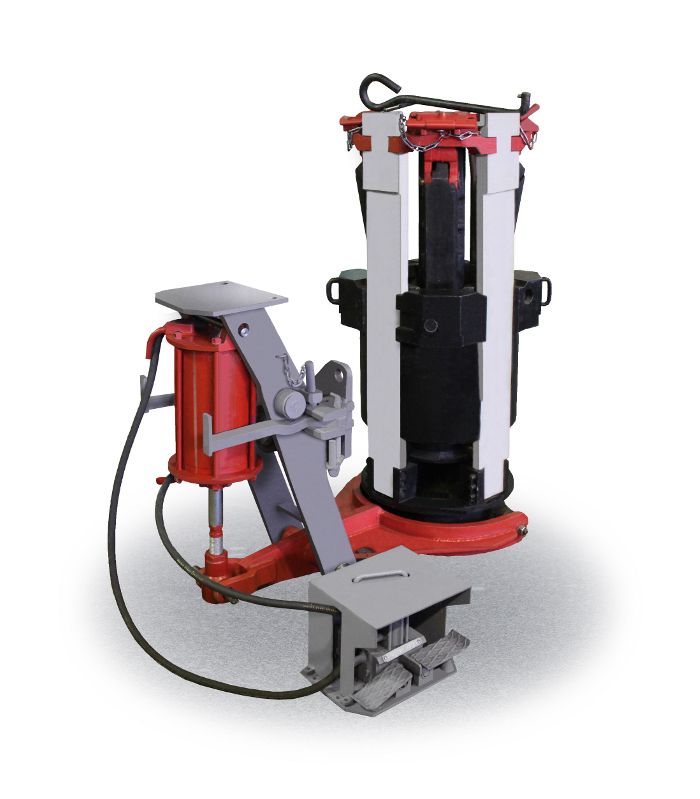

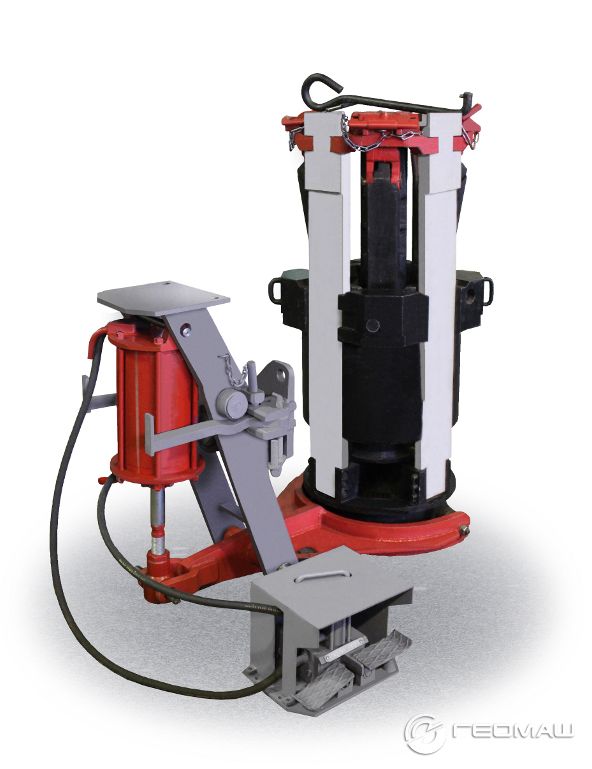

Захват клиньевой пневматический ПКР-560М-ОР

  • Слайдшоу

Клиньевой пневматический захват (ПКР) предназначен для:
- механизированного захвата в роторе насосно-компрессорных, бурильных и утяжеленных труб;
- механизированного или облегченного ручного отвода привода;
- ускорения монтажно-демонтажных работ на буровых установках класса БУ 2000, БУ 2500, БУ 3000, БУ 4000, БУ 5000, БУ 6500 в условиях холодного и умеренного климата по ГОСТ 16350-80;
- передачи вращения от ротора к бурильной колонне при снятых клиньях в процессе бурения нефтяных и газовых скважин.

Компания «Геомаш» произвела подготовку полного цикла производства клиньевого пневматического захвата (ПКР) с использованием самых современных технологий изготовления, обеспечивающих качество, надежность и длительный ресурс эксплуатации как каждой детали, так и ПКР в целом.

Плашки для ПКР изготавливаются методом горячей штамповки, что обеспечивает дополнительное упрочнение материала и соответственно увеличивает ресурс изделия.

Производство клиньев реализовано методом литья ЛГМ с последующей механической и термической обработкой. Ответственные детали проходят несколько ступеней контроля, в том числе с помощью ультразвуковых дефектоскопов.


Клиньевой пневматический захват (ПКР) предназначен для:
- механизированного захвата в роторе насосно-компрессорных, бурильных и утяжеленных труб;
- механизированного или облегченного ручного отвода привода;
- ускорения монтажно-демонтажных работ на буровых установках класса БУ 2000, БУ 2500, БУ 3000, БУ 4000, БУ 5000, БУ 6500 в условиях холодного и умеренного климата по ГОСТ 16350-80;
- передачи вращения от ротора к бурильной колонне при снятых клиньях в процессе бурения нефтяных и газовых скважин.

Компания «Геомаш» произвела подготовку полного цикла производства клиньевого пневматического захвата (ПКР) с использованием самых современных технологий изготовления, обеспечивающих качество, надежность и длительный ресурс эксплуатации как каждой детали, так и ПКР в целом.

Плашки для ПКР изготавливаются методом горячей штамповки, что обеспечивает дополнительное упрочнение материала и соответственно увеличивает ресурс изделия.

Производство клиньев реализовано методом литья ЛГМ с последующей механической и термической обработкой. Ответственные детали проходят несколько ступеней контроля, в том числе с помощью ультразвуковых дефектоскопов.


Артикул ПКР-560М-ОР
Тип ротора по ГОСТ 4938, в который устанавливается клиньевой захват
Р-560 или Р-700 с промежуточной втулкой
Допускаемая осевая нагрузка, кН (тс), не более
3200 (320)
Условные диаметры захватываемых труб, мм
73; 89; 102; 114; 127; 140; 146; 168; 178
Наибольший крутящий момент, кНм (кгм)
12 (1200)
Ход клиньев, мм
414
Подъем и опускание клиньев
при помощи пневматического цилиндра
Диаметр цилиндра, мм
200
Ход цилиндра, мм
255
Рабочее давление сжатого воздуха, МПа
0,7 - 0,95
Управление
дистанционное, педальным краном,
расположенном на пульте бурильщика
Отвод приводной части от клинозахватных узлов
ручной
Габаритные размеры (длина/ширина/высота), мм:
1700/820/1500
Масса, кг:

- захвата в сборе 1720
- полного комплекта
1935
