Буровая установка УГБ-996 «Пионер»

Буровая установка УГБ-996 "Пионер"
назад

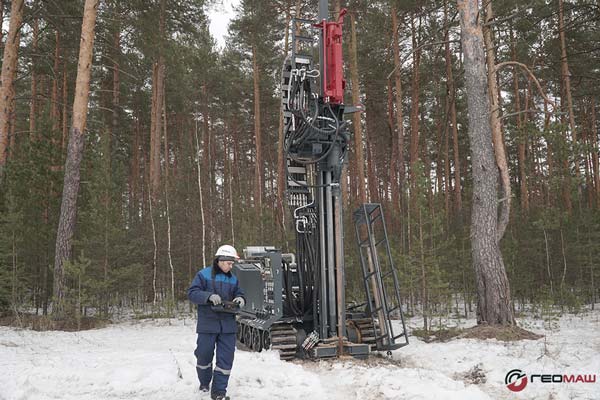

УГБ-996 Пионер. Рабочее положение.

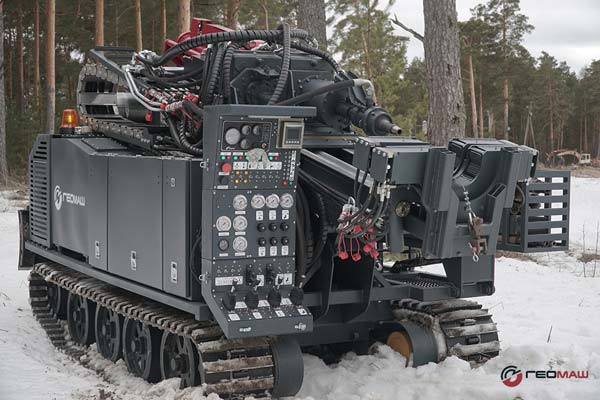

Радиоуправление процессом бурения

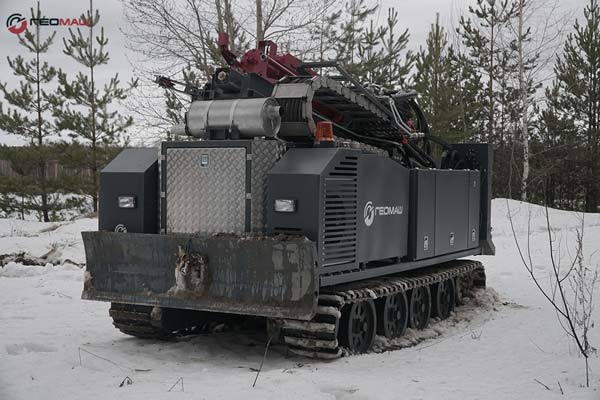

УГБ-996 Пионер. Транспортное положение

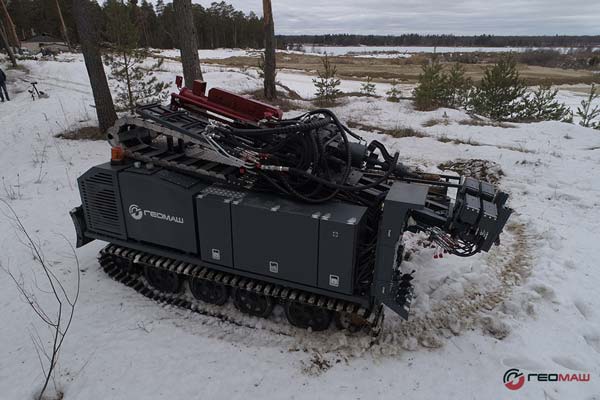

УГБ-996 Пионер
Буровая установка УГБ-996 Пионер

Установка УГБ-996 «Пионер» предназначена для бурения инженерно-геологических, геологоразведочных, специальных технических скважин и полевых испытаний грунтов


Применяемые технологии бурения и полевые методы испытания грунтов:
- вращательное шнековое бурение
- вращательное колонковое бурение «всухую»/с промывкой/продувкой
- вращательное алмазное бурение
- ударно-забивное бурение с использованием штатного гидроударника
- ударно-вращательное бурение с использованием штатного гидроударника
- ударно-вращательное бурение с использование погружных пневмоударников
- статическое зондирование грунтов
- динамическое зондирование грунтов

Технические особенности УГБ-996 «Пионер»:

  • Самоходная гидроприводная тележка повышенной проходимости обеспечивает уверенное движение по бездорожью.
  • Для очистки рабочей площадки от снега, камней и валежника, а также для позиционирования на пикете установка оснащена бульдозерным отвалом.
  • Электроприводная буксировочная лебедка предназначена для ликвидации аварийных ситуаций в тяжелых условиях бездорожья.
  • Управление движением гусеничной платформы осуществляется дистанционно с пульта радиоуправления, а при необходимости с бортового операционного пульта.
  • Гидросистема буровой машины изготовлена с использованием импортных комплектующих ведущих мировых производителей.
  • Установки УГБ серии 996 оснащаются дублированной системой управления всеми функциями, включая управление буровыми процессами. Управление осуществляется с операционного пульта машины либо с радиопульта, в зависимости от ситуации и на основании выбора бурильщика.
  • Благодаря применённым техническим решениям (гидропатрон, гидравлический трубодержатель, гидравлический раскрепитель, дампинг и др.), а также высокой степени механизации процессов бурения, технологические операции при выполнении буровых работ удобны, комфортны, не требуют повышенных усилий и напряжения как бурового мастера, так и помощника бурильщика.
  • Вращатель проходной с гидропатроном зажимным предназначенным для работы с бурильными трубами ТБСУ, а также со штангами для статического и динамического зондирования. Позволяет удерживать, производить бурение, осуществлять свинчивание/развинчивание труб при спуско-подъемных операциях, а также штанг статического и динамического зондирования при проведении полевых методов испытания грунтов и СПО.
  • Установки УГБ серии 996 являются эффективным решением для проведения буровых работ и соответствуют, либо превосходят по параметрам современные зарубежные аналоги.

Артикул

УГБ-996 «Пионер»

Тип механизма подачи

гидроцилиндр

Ход подачи подвижного вращателя, не менее, мм

2800

Усилие подачи, кгс:



- вверх

13 000

- вниз

8 600

Скорость подачи вверх, макс., м/с

0,45

Скорость подачи вниз, макс., м/с

0,75

Угол наклона мачты:



- продольно от вертикали, град.

10...+20

- поперечно от вертикали, град

10...+10

Механизм продольного перемещения мачты

гидравлический

Модуль вращателя проходного с зажимным гидропатроном

подвижный, двухскоростной, с бесступенчатой регулировкой частоты вращения на каждой скорости

Крутящий момент, максимальный, кгс*м



- I скорость

700

- II скорость

350

Частота вращения, об/мин, от...до



- I скорость

0...67

- II скорость

0...135

Гидропатрон зажимной

Гидравлический

Усилие подачи вверх, кгс

13 000

Усилие подачи вниз, кгс

8 600

Диаметр зажимаемых труб, мм.

32 – 63,5

Модуль вращателя алмазного

подвижный, односкоростной, с бесступенчатой регулировкой частоты вращения

Частота вращения максимальная, об/мин

1200

Модуль гидромолота

Гидроприводной, с узлом передачи вращения

Энергия удара молота, Дж

480

Частота ударов в минуту

550-1200

Крутящий момент, максимальный, кгс*м

350

Частота вращения, от...до, об,мин

0 - 67

Вспомогательная лебедка

гидроприводная

Тяговое усилие на канате лебедки, макс., кгс

400

Скорость подъема груза на 4-м слое каната, макс., м/с

1,0

Трубодержатель

гидроприводной с универсальными плашками, с регулируемым усилием сжатия

Максимальный проходной диаметр трубодержателя при разжатых плашках, мм

205

Диаметр удерживаемых бурильных и обсадных труб, мм

50-200

Дампинг

гидравлический

Ход дампинга, мм

1 200

Тип раскрепителя

гидравлический

Момент срыва максимальный, кгс*м

2 600

Угол поворота без перехвата, град.

30

Отвал бульдозерный

гидроприводной

Ширина захвата, мм

2000

Приводной двигатель IVECO FPT

дизельный, с жидкостным охлаждением, с предпусковым подогревателем

Мощность двигателя, кВт

104

Диаметры бурения и обсадных труб



- с применением трубодержателя и раскрепителя

до 200

Без трубодержателя и раскрепителя

до 300

Условная глубина бурения, м

100

Транспортная база

тележка гусеничная гидроприводная, повышенной проходимости

Ширина гусениц, мм

400

Дорожный просвет, мм

400

Скорость движения максимальная, км/час

10

Преодолеваемый продольный уклон, град.

25

Преодолеваемый поперечный уклон, град.

20

Габариты транспортные, ДхШхВ, мм

5000х2000х2300

Габариты рабочие, ДхШхВ, мм

4900х2000х6530

Масса установки снаряженная в полной комплектации, кг

8000

Лебедка буксировочная электроприводная

Тяговое усилие – 8100 кг. Рабочее напряжение – 24 В. Длина троса – 25 м. Скорость намотки каната – 3,3 м/мин.

Отвал бульдозерный Ширина захвата - 2000 мм.
Насос Dynaset HDF 90/150-85 - гидроприводной, поршневой, с бесступенчатой регулировкой Производительность насоса 0 – 150 л/мин. Рабочее давление насоса – 90 бар.
Компрессор Dynaset HKR 5000/10-137 - гидроприводной, винтовой Производительность компрессора - 5 м3/мин, Рабочее давление компрессора, 10 бар.
Кассета для бурового инструмента Емкость кассеты – 20 шт. бурильных труб ТБСУ d=63.5 мм длиной 2000 мм; колонковая труба d=146 мм длиной 2000 мм – 1 шт.
Кассета для штанг статического и динамического зондирования Емкость кассеты - 16 шт. штанг для динамического зондирования d=42 мм длиной 1000 мм или 20 шт. штанг для статического зондирования d=36 мм длиной 1000 мм.
Приспособления для анкерения установки
Устройство динамического зондирования – УДЗ Класс молота – средний, вес молота 60 кг, высота сброса – 800 мм.
Гидропатрон зажимной
Гидравлический раскрепитель
Гидроприводной трубодержатель
 Гидромолот

Комплект бурового инструмента для бурения шнеками d=108-112 мм
Комплект бурового инструмента для бурения шнеками d=135-151 мм
Комплект бурового инструмента для бурения шнеками d=180-198 мм
Комплект бурового инструмента для бурения шнеками d=230-250 мм
Комплект бурового инструмента для колонкового бурения d=73-112 мм с ТБСУ-43
Комплект бурового инструмента для колонкового бурения d=73-76 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=89-93 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=108-112 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=127-132 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=146-151 мм с ТБСУ-63,5
Комплект бурового инструмента для снаряда колонкового специального СКС-108; 127; 146 с ТБСУ-63,5
Комплект бурового инструмента для снаряда колонкового специального СКС-108; 127; 146 с шестигранной штангой s55
Комплект инструмента для пробоотборника шнекового ПШН-185
Комплект бурового инструмента для пневмоударного бурения с колонковым набором КН d=120 мм
Комплект бурового инструмента для пневмоударного бурения с колонковым набором КН d=140 мм
Комплект бурового инструмента для пневмоударного бурения с колонковым набором КН d=160 мм
Инструмент для статического зондирования грунтов
Инструмент для статического зондирования грунтов
