Буровая установка УГБ-973-112
назад

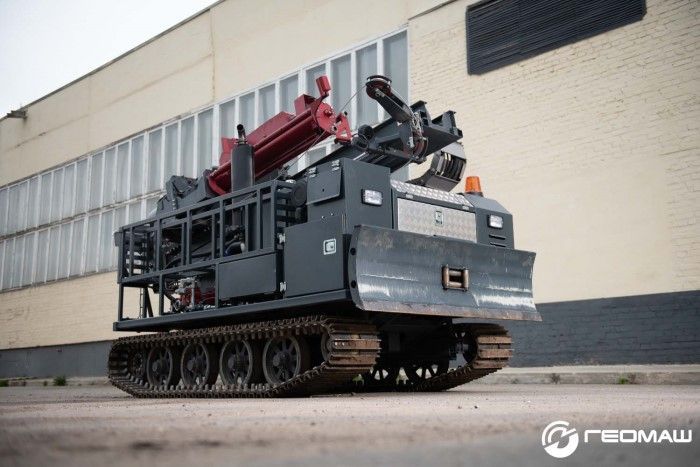

УГБ-973-112. Транспортное положение.

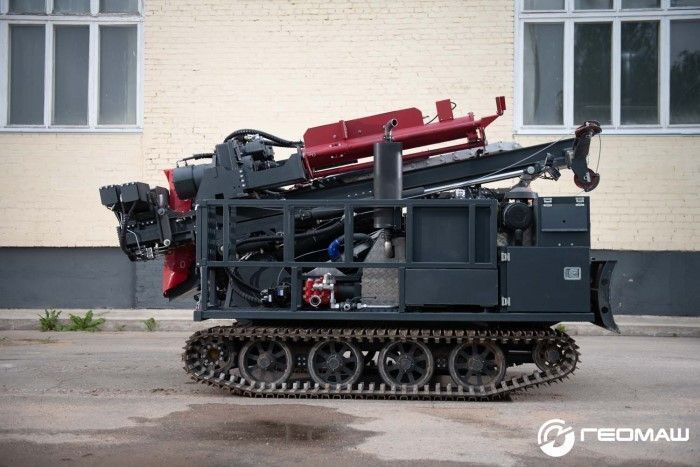

УГБ-973-112. Транспортное положение.

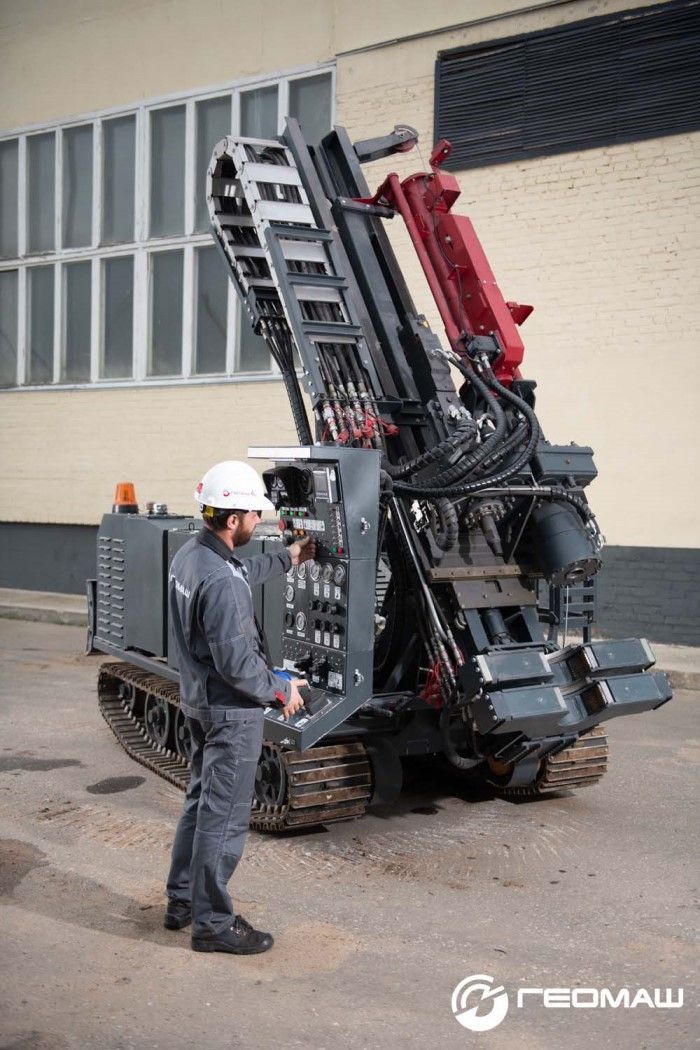

УГБ-973-112. Рабочее положение.
УГБ-973-112. Подъем мачты

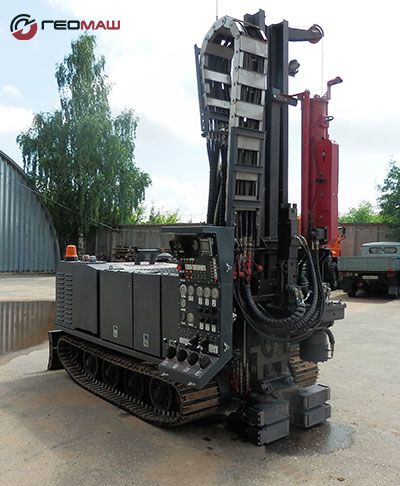

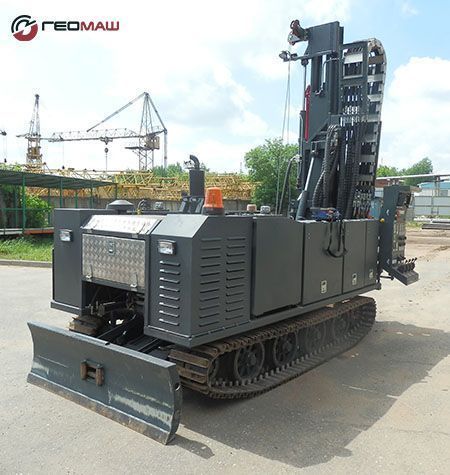

УГБ-973-112. Рабочее положение.

Мобильная буровая установка УГБ-973 на базе гусеничного самоходного основания (тележки) с гусеницами резинотканевыми со стальными грунтозацепами предназначена для бурения скважин и полевых испытаний грунтов при инженерно-геологических изысканиях в строительстве.


Применяемые технологии бурения и опробывания:
- вращательное колонковое бурение «всухую»/с промывкой/продувкой
- ударно-забивное бурение с применением гидромолота
- ударно-вращательное бурение
- шнековое бурение
- вращательно бескерновое бурение с промывкой/продувкой
- статическое зондирование грунтов
- динамическое зондирование грунтов

Применение технологии ударно-вращательного бурения с гидромолотом позволяет:
- на 30% увеличить механическую скорость погружения колонкового снаряда в грунт;
- на 30% увеличить объем пробы в колонковой трубе;
- уменьшить количество рейсов при колонковом бурении;
- сократить общее время сооружения скважины.


Артикул

УГБ-973-112

Тип механизма подачи

гидроцилиндр

Ход подачи подвижного вращателя, не менее, мм

2400

Усилие подачи, кгс:



- вверх

7 000

- вниз

4 000

Скорость подачи вверх, макс., м/с

0,4

Скорость подачи вниз, макс., м/с

0,7

Угол наклона мачты:



- продольно от вертикали, град.

-10...+20

- поперечно от вертикали, град

-10...+10

Механизм продольного перемещения мачты

гидравлический

Модуль вращателя проходного с зажимным гидропатроном

подвижный, с бесступенчатой регулировкой частоты вращения

Крутящий момент, максимальный, кгс*м

      350

Частота вращения, об/мин, от...до

      0..135

Модуль вращателя алмазного

подвижный, односкоростной, с бесступенчатой регулировкой частоты вращения

Частота вращения максимальная, об/мин (при крутящем моменте 17 кгс.м)

1200

Модуль гидромолота

Гидроприводной, с узлом передачи вращения

Энергия удара молота, Дж

179

Максимальная частота ударов в минуту

1100

Крутящий момент, максимальный, кгс*м

350

Частота вращения, от...до, об,мин

0 - 67

Вспомогательная лебедка

гидроприводная

Тяговое усилие на канате лебедки, макс., кгс

400

Скорость подъема груза на 4-м слое каната, макс., м/с

1,0

Трубодержатель

гидроприводной с универсальными плашками, с регулируемым усилием сжатия

Максимальный проходной диаметр трубодержателя при разжатых плашках, мм

205

Диаметр удерживаемых бурильных и обсадных труб, мм

50-200

Давление в контуре трубодержателя, МПа

25

Статическая грузоподъемность трубодержателя, кг

11 800

Тип раскрепителя

гидравлический

Момент срыва максимальный, кгс*м

2 600

Угол поворота без перехвата, град.

29,68

Отвал бульдозерный

гидроприводной

Ширина захвата, мм

1 850

Приводной двигатель KUBOTA V3800-DI-T

дизельный, с жидкостным охлаждением, с предпусковым подогревателем

Мощность двигателя, не менее, кВт

74

Диаметры бурения и обсадных труб



- с применением трубодержателя и раскрепителя

до 200

Условная глубина бурения, м

до 70

Транспортная база

тележка гусеничная гидроприводная с гидравлическим натяжением гусениц

Ширина гусениц, мм

400

Дорожный просвет, мм

300

Скорость движения максимальная, км/час

6,8

Преодолеваемый продольный уклон, град.

25

Преодолеваемый поперечный уклон, град.

20

Габариты транспортные, ДхШхВ, мм

4000х1850х2100

Габариты рабочие, ДхШхВ, мм

3970х1850х5620

Масса установки снаряженная в полной комплектации, кг

5000

Комплект бурового инструмента для бурения шнеками d=108-112 мм
Комплект бурового инструмента для бурения шнеками d=135-151 мм
Комплект бурового инструмента для бурения шнеками d=180-198 мм
Комплект бурового инструмента для бурения шнеками d=230-250 мм
Комплект бурового инструмента для колонкового бурения d=73-112 мм с ТБСУ-43
Комплект бурового инструмента для колонкового бурения d=73-76 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=89-93 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=108-112 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=127-132 мм с ТБСУ-63,5
Комплект бурового инструмента для колонкового бурения d=146-151 мм с ТБСУ-63,5
Комплект бурового инструмента для снаряда колонкового специального СКС-108; 127; 146 с ТБСУ-63,5
Комплект бурового инструмента для снаряда колонкового специального СКС-108; 127; 146 с шестигранной штангой s55
Комплект инструмента для пробоотборника шнекового ПШН-185
Комплект бурового инструмента для пневмоударного бурения с колонковым набором КН d=120 мм
Комплект бурового инструмента для пневмоударного бурения с колонковым набором КН d=140 мм
Комплект бурового инструмента для пневмоударного бурения с колонковым набором КН d=160 мм
Инструмент для статического зондирования грунтов
Инструмент для статического зондирования грунтов
