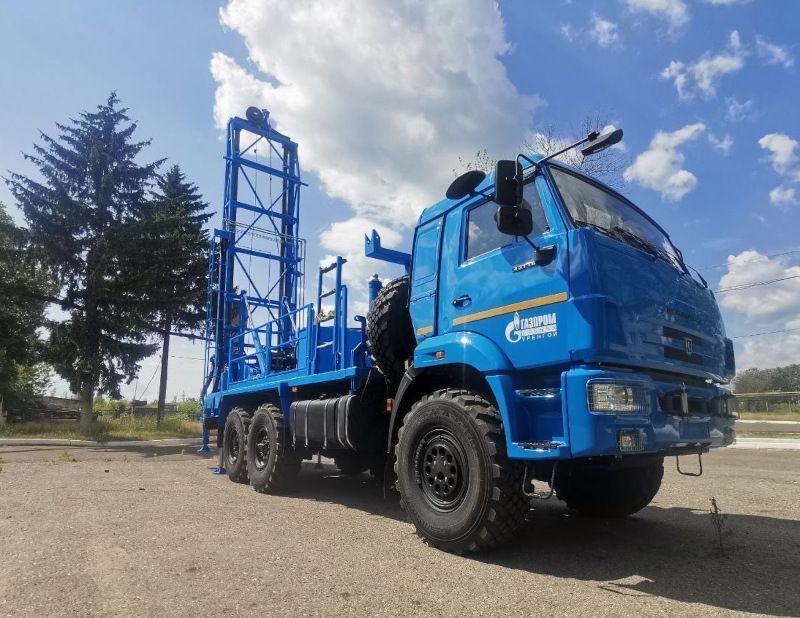

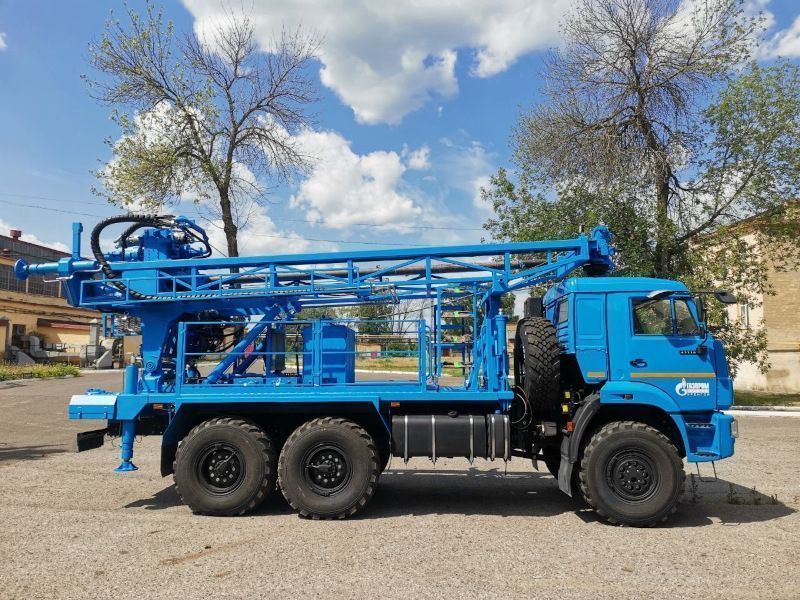

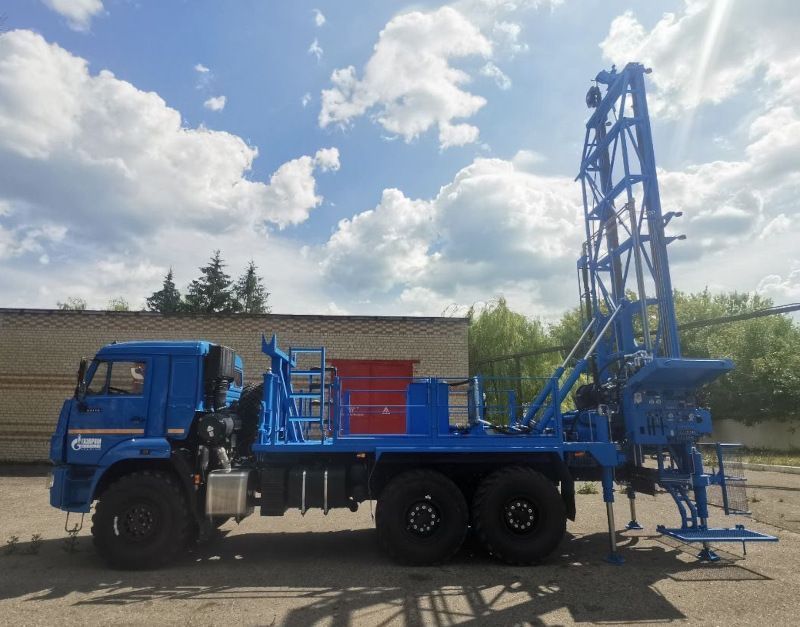

Буровые установки ЛБУ-50-30 (строительство)

Буровые установки серии ЛБУ-50 с механическим и гидравлическим приводом подвижного вращателя предназначены для бурения скважин различного назначения при выполнении строительных работ и для сооружения скважин электрохимзащиты.

Привод осуществляется от двигателя транспортной базы через коробку отбора мощности (КОМ).

Установки серии монтируются на шасси различных грузовых автомобилей АМУР (ЗиЛ-131), УРАЛ, КАМАЗ, а также на трактор трелёвочный ТЛ-5АЛМ.

Серия установок ЛБУ-50: ЛБУ-50-07;-08;-10 обладает высокими показателями технических характеристик и современными конструктивными решениями:
- диапазон частоты вращения 14-220 оборотов в минуту позволяет применять различный буровой инструмент, в том числе твердосплавные коронки, лопастные и шарошечные долота
- ход каретки увеличен - 3900 мм дает возможность использовать элементы низа бурильной колонны и бурильные трубы стандартной длины 3200 мм-3500 мм
- гидропривод бурового насоса или компрессоров позволяет плавно изменять их производительность
- в качестве дополнительного оборудования используется сварочный генератор ГСВ-500, предназначенный для выполнения вспомогательных работ.

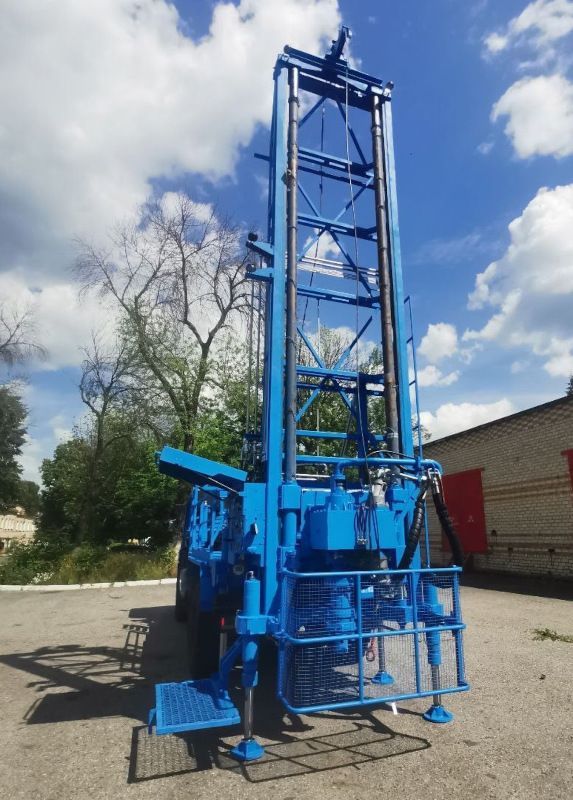

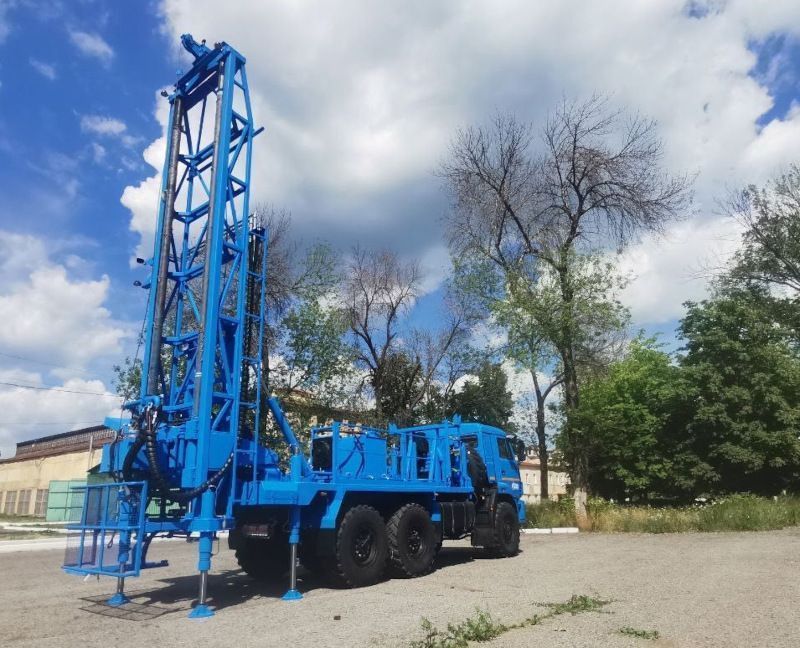

Мачта служит одновременно направляющей системой механизма подачи. В рабочее и транспортное положение она переводится гидроцилиндрами. В верхней части мачты смонтирован кронблок однострунной оснастки.
Для выравнивания установок перед началом работ предусмотрены гидравлические домкраты.
Для выполнения работ в темное время суток установки оборудованы фарами, смонтированными на верхней траверсе мачты. Пульты управления расположены на раме и мачте. Для удобства управления бурением рабочее место оператора оборудовано съемной откидной площадкой.

Установки обеспечивают:
- бурение скважин при сооружении свай и шпунтов (в том числе равнопроходными шнеками)
- проходку шурфов вращательным способом (рейсами) с использованием шнекового бура диаметром 850 мм
- ударно-вращательное бурение скважин диаметром до 550 мм с применением погружных пневмоударных машин (при условии комплектации соответствующим компрессорным оборудованием).

В базовую комплектацию ЛБУ-50-30 входит:
- стол рабочий в сборе,
- домкраты 6 шт (4 на раме, 2 на мачте),
- лебедка,
- площадки рабочие с откидными ограждениями,
- площадка бурильщика,
- элеватор З-67,
- сальник буровой,
- переходник с трехгранника на шестигранник S=60,
- переходник с трехгранника на шестигранник S=55.
