Геомаш
→ Каталог бурового оборудования
→ Буровые установки

Специальное предложение

УГБ Геотехник
Буровая 5 в 1

Бурит там, где другие не могут!

Технологии бурения и полевые испытания:

  • Колонковое в сухую/с продувкой/ с промывкой
  • Ударно-канатное
  • Шнековое
  • Пневмоударное
  • Статическое и динамическое зондирование

или пришлите тендерное задание: sales@geomash.ru

УГБ Геотехник - как ферзь в шахматах

УГБ Геотехник = ПБУ-2 + УРБ + Наклонное бурение + Статика в кунге 15 т.

Универсальная машина способная решать ВСЕ задачи инженерной геологии. Профессиональные компании держат хотя бы одну такую машину в парке.

Почему профессионалы покупают эту флагманскую и дорогую буровую?
7 000 Нм

самый высокий крутящий момент среди аналогов. Механическая скорость бурения на 16,5% выше в сравнении с установками типа УРБ-2А2.

на 18%

меньше время СПО - блок трубодержателей совмещенный поворотный гидрораскрепитель. Он обеспечивает безопасность людей и снижает риск уголовной ответственности руководителя.

В результате:
УГБ зарабатывает больше УРБ на
3 027 168 ₽/год
Скорость = деньги = 3 млн руб в год

Расчет окупаемости УГБ

1. СКОРОСТЬ

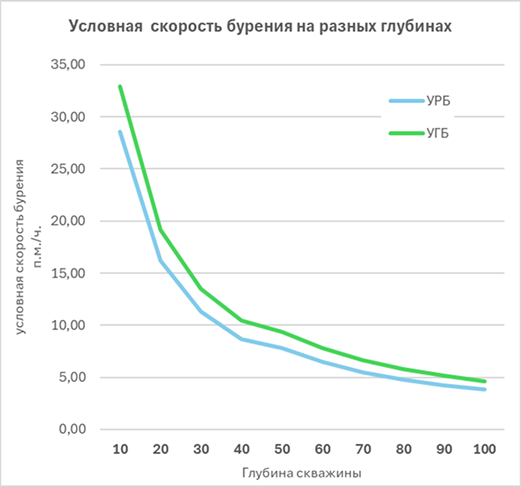

Сравним условную скорость бурения для УРБ и УГБ колонковым способом. УГБ выигрывает за счет крутящего момента 7000 Нм и ускоренному СПО, за счет блока трубодержателей совмещенный поворотный гидрораскрепитель.


Глубина 50 м.

УРБ 6 часов 42 мин., ср. скорость 7,79 м.п./ч.

УГБ 5 часов 35 мин., ср. скорость 9,35 м.п./ч.


Глубина 70 м.

УРБ 13 часов 12 мин., ср. скорость 5,50 м.п./ч.

УГБ 10 часов 55 мин., ср. скорость 6,64 м.п./ч.

1. СКОРОСТЬ

2. ПРОСТОЙ И ПОДГОТОВКА

25% рабочего времени буровая простаивает. 32% - это перегоны и подготовка к бурению.
Фактическое время бурения: 8 часов - (25+32%) = 3,44 часа.

3. ПОГОННЫЕ МЕТРЫ

Предположим в 1 мес (21 смена), 13 дней бурятся скважины 50 метров и 8 дней 70 метров. Из таблицы видно, УГБ пробурит на 101 м.п. больше

Дней

13

8

Итого м.п. факт в мес.

Глубина, м

50

70

УРБ м.п.

348

151

500

УГБ м.п.

418

183

601

Выгода м.п.

101

4. РУБЛИ ЗА М.П.

Цена м.п. колонковым способом: 2 500 ₽/м.п.
Выгода 101 м.п. * 2 500 ₽ = 252 264 ₽/мес. 252 264 ₽ * 12 = 3 027 168 ₽/год.

5. ОКУПАЕМОСТЬ БУРОВОЙ ПЛАТФОРМЫ

УРБ Универсал стоимость: 5 500 000 ₽

УГБ Универсал с блоком трубодержателей: 11 240 000 ₽

Разница: 5 740 000 ₽

Возврат инвестиций на УГБ при бурении колонковым способом: 24 месяца!
+ УГБ бурит быстрым ударно-канатным, бурит под углом, УСЗ 15 тонн. Такая машина простаивает меньше на 15%.

5 Технологий бурения в одной буровой УГБ

УГБ Геотехник = ПБУ-2 + УРБ + наклонное бурение + статика в кунге.
Универсальная машина способная решать ВСЕ задачи инженерной геологии.
Профессиональные компании держат хотя бы одну такую машину в парке.

1

Ударно-канатный метод

Быстрый и качественный отбор монолита на глубинах
20 - 40 м.

2

Колонковое бурение

Качественный отбор керна на глубине свыше 50м., в том числе под защитой временной обсадной колонны, полые шнеки, при бурении в сложных геологических условиях.

3

Шнековое бурение, в том числе бурение полыми шнеками

Подтверждение разреза глубиной до 50 м. простым шнековым способом. Полые шнеки являются временной обсадной колонной.

4

Пневмоударное бурение

Отбор монолитов в скальных грунтах.

5

Статическое и динамическое зондирование грунтов
Штамповые испытания

Полевые методы испытания грунтов:
статическое зондирование усилие 15 т.;
динамическое зондирование молот 30-60 кг.
плоские и винтовые штампы

СРАВНЕНИЕ: УРБ 2Д3 | ПБУ-2 | УГБ

Параметры

Ход подачи подвижного вращателя, мм

Крутящий момент, Нм

Усилие подачи, вверх/вниз кгс

Наклонное бурение

Статическое зондирование, макс усилие т.

Динамическое зондиование

Ударно-канатное бурение (лебедка со свободным сбросом)

Расход ДТ при бурении, л/ч

Вращатель

Тип подачи

Дополнительный упор. Дампинг

Труборазворот

Цена, руб с НДС

УРБ-2Д3 Воровского

5 200

4000

6900/4000

-

10

-

-

18 - 21

гидроприводной

гидроцилиндр с тросовым полиспастом

-

-

от 3 500 000

ПБУ-2

3 500

5000

8000/10000

-

13

Да

Да

9 - 11

механический

гидроцилиндр

-

-

от 6 000 000

УГБ Геотехник

5 200, 7 000

7000

10000/5000

50 - 90 градусов

15

Да

Да

18 - 21

гидроприводной

цепная с приводом от гидроцилиндра

Да

Да

от 9 520 000

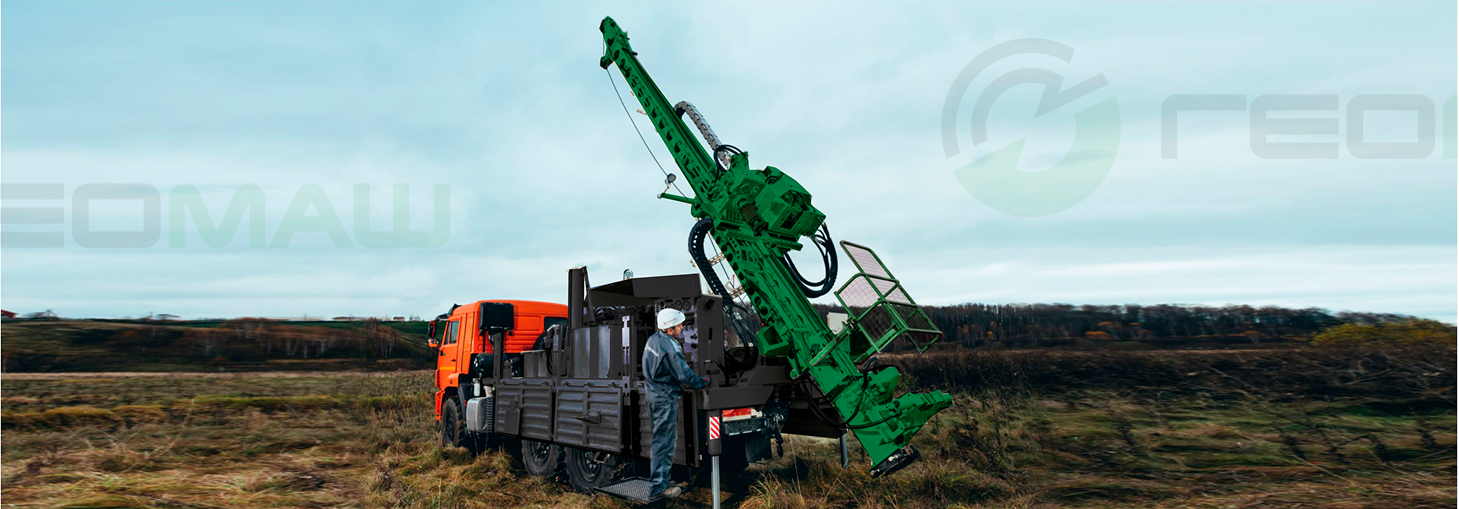

Бурение под углом

Пробы грунта под углом

фундаменты, ж/д насыпи, опоры мостов, автострады

Если задача отобрать пробы грунта под: опорами моста, полотном автострады, ж/д насыпи, фундаментом здания. УГБ Геотехник подходит идеально, так как бурит под углом 50 - 90 градусов.


Отбор проб может вестись колонковым, пневмоударным способами диаметром от 73 до 151 мм. Глубина бурения наклонных скважин до 100 м. В качестве снаряда на УГБ можно использовать ТБСУ диаметром 63,5; 73 и 89 мм длиной 4,7 м.

Бурит с наклонной площадки

Вы экономите на подготовке площадки для бурения, если она неровная. При помощи наклонной мачты можно выровнить угол до 50 град. Нет затрат на доставку трактора и работу машиниста.


Иногда выровнять площадку для бурения невозможно. Например, бурение с насыпи полотна автострады или холма. УГБ решит эту задачу.

Дополнительный упор - Дампинг

Дампинг - механизм на мачте, который обеспечивает устойчивость установки при наклонном бурении. УГБ Геотехник может бурить под углом от 50 до 90 градусов.


Дампинг также позволяет бурить с неровной площадки от себя 50 градусов и под себя 5 градусов. Это экономия времени и денег на подготовку площадки.


За счет дампинга установка максимально устойчивая. Мощность и устойчивость - это то, что отличает эту буровую от других.


Дампинг можно использовать, как мощный домкрат для извлечения инструмента из скважины в аварийной ситуации.

ВЫСОКАЯ СКОРОСТЬ БУРЕНИЯ

УДАРНО-КАНАТНЫЙ СПОСОБ. Скорость

Буровая лебедка со свободным сбросом позволяет бурить ударно-канатным способом.

  • Ударно-канатное бурение в 5 раз быстрее, чем колонковое бурение “всухую” на скважинах глубиной до 40 метров в мягких и тугопластичных грунтах.
  • С экономической точки зрения ударно-канатное бурение выгоднее применять на скважинах глубиной до 40 метров, т.к. весь буровой инструмент перевозится одной установкой. Сокращаются затраты на машину сопровождения и водителя.

В обводненных грунтах высокая скорость и низкая себестоимость при работе полыми шнеками . Полые шнеки быстро забуриваются и далее внутри них можно отбирать керн ударно-канатным способом. Этот способ дает сокращение времени в 2 раза по сравнению с работой обсадными трубами.

ВРАЩАТЕЛЬНОЕ БУРЕНИЕ. Скорость.

ВРАЩАТЕЛЬНОЕ БУРЕНИЕ. Скорость.

УГБ современная мощная буровая, у нее самый большой крутящий момент 7 000 Н*м в классе буровых установок для инженерных изысканий.


Грузоподъемность вращателя вверх - 10 т/ вниз - 5 т:
В случае возникновения геологических осложнений позволяет быстро вытащить снаряд из скважины.


Такие технические характеристики позволяют:


Быстрее бурить в сложных геологических разрезах.


Задавливать грунтонос при инженерных изысканиях,


Проводить шнековое бурение для подтверждения разреза до 60 метров. Высокий крутящий момент позволяет в 2 раза глубже бурить шнеками (УРБ 2д3 бурит до 30 метров).

ЗАДАВЛИВАНИЕ ГРУНТОНОСА. Скорость

Усилие вниз 5 тонн позволяет задавливать грунтонос на 20 метров.


Первый метр можно пройти шнеком диаметром 135 мм, а дальше задавливать грунтоносом диаметром до 121 мм.


Есть мнение, что это самый качественный метод отбора проб в инженерных изысканиях.

ЗАДАВЛИВАНИЕ ГРУНТОНОСА. Скорость

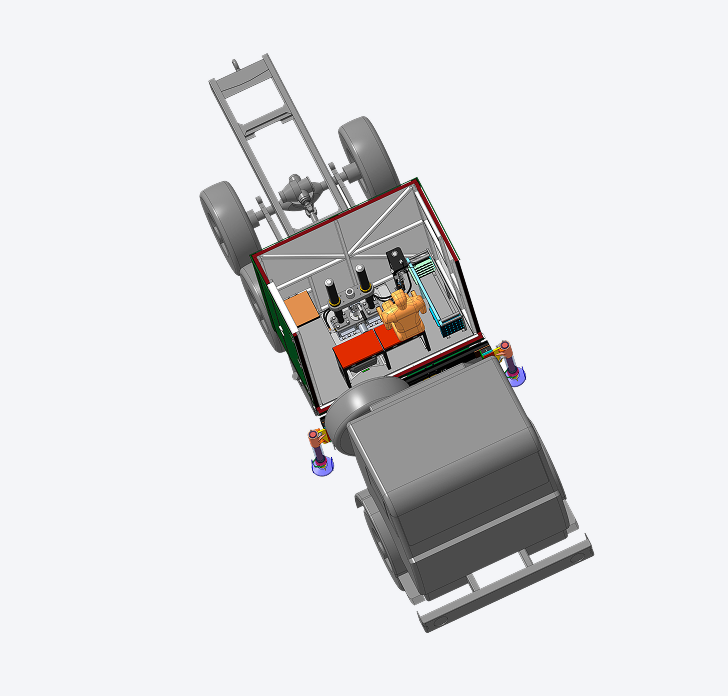

Статическое зондирование в кунге до 15 тонн

Статическое зондирование в кунге до 15 тонн

УСЗ - 15 - узел статического зондирования с усилием 15 тонн. Монтируется в кунг. Устройство расположено на платформе буровой установки в оси центра масс.


УСЗ - 15 используется для определения прочностных характеристик грунтов при строительстве. Зондирование позволяет точно измерять сопротивление грунта при внедрении зонда, что дает данные для проектирования фундаментов и других строительных объектов.

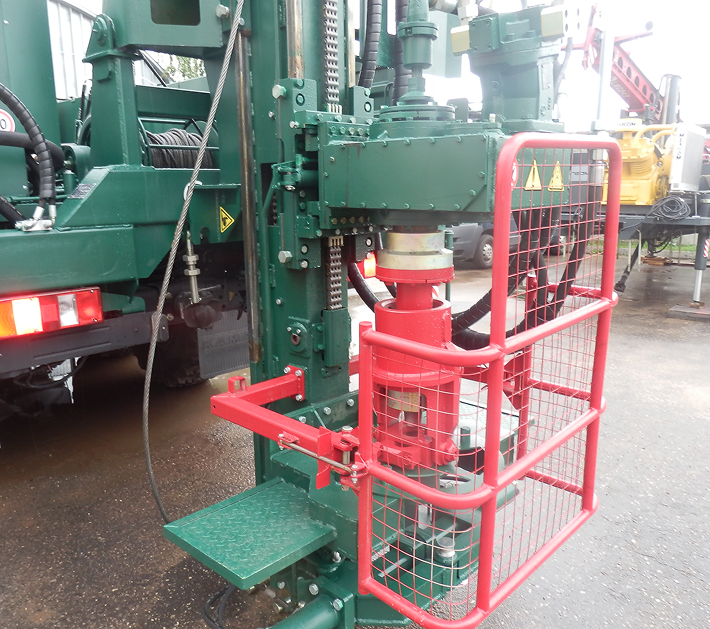

МЕХАНИЗАЦИЯ СПО

Быстрая работа с трубодержателем

Блок трубодержателей совмещенный поворотный гидрораскрепитель - позволяет быстро раскреплять резьбы на бурильных, колонковых и обсадных трубах, фиксировать и удерживать трубу при свинчивании и развинчивании. Используется в процессе демонтажа и монтажа бурового снаряда, обеспечивая стабильность и безопасность при работе с тяжелыми трубами.


Смотрите видео как этот узел сокращает время спуско - подъемных операций.


Блок трубодержателей Геомаш в десятки раз сокращает риск травм у помбура.


Вес удерживаемой колонны 1900 кг. Проходной диаметр 305 мм.


Механизация СПО сокращает время спуско-подъемных операций и увеличивает производительность буровой установки на 15% в часах и рублях.

Варианты шасси

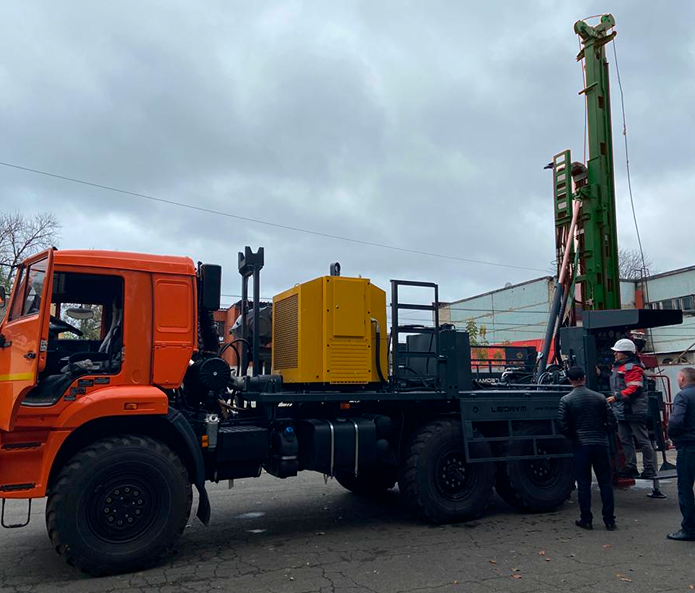

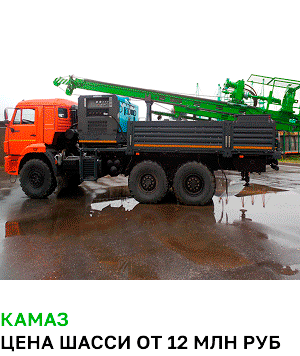

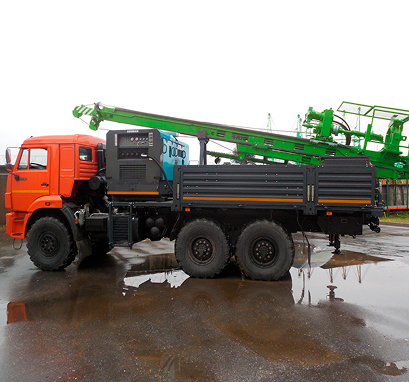

Камаз

Камаз

Цена шасси от 12 млн руб

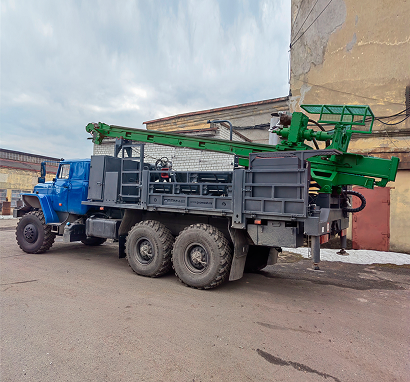

УРАЛ

УРАЛ

Цена шасси от 9 млн руб

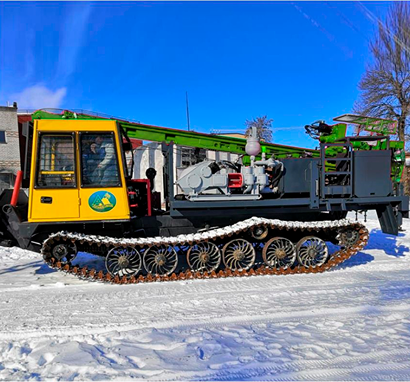

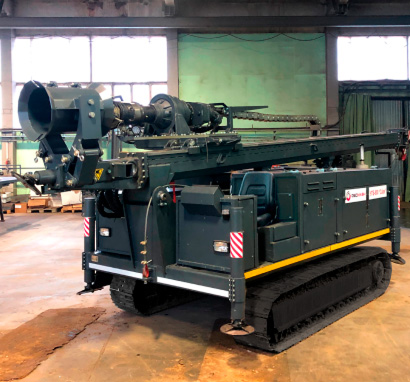

ГУСЕНИЧНАЯ ТЕЛЕЖКА

ГУСЕНИЧНАЯ ТЕЛЕЖКА

Цена шасси от 6 млн руб

ТЛМ-5АЛМ

ТЛМ-5АЛМ

Цена шасси от 9 млн руб

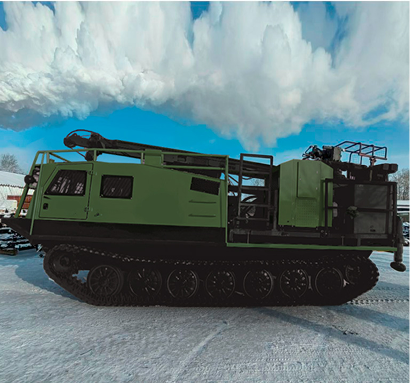

МТЛБу/Линкор

МТЛБу/Линкор

Цена шасси от 12 млн руб

Монтаж на ваше шасси

Монтаж на ваше шасси

Стандарт - 500 000 р.
Универсал - 0 р.

Таблица комплектаций

Комплектация

Гарантия

Гарантия с пакетом ТО

Откидной борт препятствует смещению труб ТБСУ назад при транспортировке

Ящики для инструмента

Площадка буровика и лестница

Ограждение устья скважины, с блокировкой вращения

Буровой стол с проходным D=350 мм в комплекте с вкладышем под вилки подкладные, разрезными центраторами под ТБСУ-63,5 и ТБСУ-85

Элеватор для СПО с ТБСУ-63,5

Дампинг для упора мачты в грунт

Буровая лебёдка для ударно-канатного бурения,
г/п 3 т. со свободным сбросом

Монтаж на шасси заказчика

Блок трубодержателей совмещенный поворотный гидрораскрепитель. Dmax=305 мм

Буровой компютер (контроль оборотов, подачи бурового раствора, углубка, скорость подачи)

Герметизатор устья скважины для пневмоударного бурения

Амортизатор погружной, для пневмоударного бурения с ТБСУ-63,5

Лубрикатор (устройство смазки пневмоударника)

Северный пакет гидросистемы

Обратный клапан (исключает попадания бурового раствора в компрессор)

Характеристики

Усилие вверх, т

Усилие вниз, т

Крутящий момент, Нм

Ход подачи вращателя, мм

Механизм подачи

Частота вращения, об/мин

Угол наклона мачты при бурении, град

Стандарт

1 год

2 года

+

+

+

+

+

+

+

-

-

-

-

-

-

-

-

-

Универсал

2 года

3 года

+

+

+

+

+

+

+

+

+

+

-

-

-

-

-

-

10

5

7000

5200

цепной с приводом от гидроцилиндра

0 - 350

от 50 до 90

Профи

2 года

3 года

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Задай вопросы специалистам по УГБ

Цыпорин Борис

Цыпорин Борис

Данилов Андрей

Данилов Андрей

Загайнов Руслан

Загайнов Руслан

Звонок эксперту

УСЛОВИЯ ЛИЗИНГА:

Платежи

Цена завода

Условия

Аванс

Первые 3 мес.

4 - 6 мес.

7 - 9 мес.

10 - 12 мес.

13 - 15 мес.

16 - 18 мес.

19 - 21 мес.

21 - 24 мес.

Удорожание

Удорожание %

Срок лизинга

Вариант 1

9 520 000 ₽

Аванс 45%
минимальная переплата

4 284 000 ₽

84 623 ₽

846 223 ₽

389 263 ₽

291 947 ₽

215 787 ₽

247 529 ₽

2,08

15 мес.

Вариант 2

9 520 000 ₽

Аванс 20%
удорожание всего 5,75%

1 904 000 ₽

95 715 ₽

1 224 342 ₽

765 713 ₽

299 107 ₽

187 440 ₽

115 655 ₽

111 667 ₽

103 691 ₽

1 093 990 ₽

5,75

24 мес.

Типовой лизинг

9 520 000 ₽

Аванс 20%
удорожание 17%

1 904 000 ₽

438 031 ₽

438 031 ₽

438 031 ₽

438 031 ₽

438 031 ₽

438 031 ₽

438 031 ₽

438 031 ₽

2 896 749 ₽

17,21

24 мес.

Аккредитованы в лизинговых компаниях

Первоначальный платеж от 5%, срок кредита до 60 месяцев

Мы уже аккредитованы в лизинговых компаниях: “Сбербанк Лизинг”, “ВТБ - лизинг”, “Каркаде”, “Европлан”, “Альфа-лизинг”, “Газпромбанк Автолизинг”, “СовкомБанк Лизинг”.

Можем работать с вашей лизинговой компанией.

Заказать звонок

Преимущества УГБ Геотехник

5 технологий бурения в одной установке!

Колонковое, ударно-канатное, пневмоударное, шнековое бурение, статическое зондирование в кунге - 15 т., динамическое зондирование.

Устойчива на 100%

Дампинг - дополнительная точка опоры. Надежно фиксирует установку при бурении.

Безопасный и облегченный труд буровой бригады

За счет применения блока трубодержателей и гидроприводного ключа . Скорость СПО выше в 2 раза, чем при работе с подкладными вилками.

Высокий ресурс узлов УГБ

Надежность, которая экономит Ваши деньги. На основании проведенного опроса буровых компаний сумма простоя в 1 день может составлять до 1 млн руб.

Бурение под мостовыми переходами, с насыпей

Позволяет отбирать пробы при инженерных изысканиях под углом от 50 до 90 град.

зарабатывай в инженерке, СТРОИТЕЛЬСТВЕ, бурении на воду, геологоразведке

1

Строительство. Шпунтовое ограждение. Буронабивные и буроинъекционные сваи, укрепление фундаментов при помощи наклонного бурения.

2

Бурение промышленных скважин на воду глубиной от 100 до 300 метров. 7 метровая мачта позволяет работать трубами длинной 6,2 м и экономить на СПО, в сравнении с трубами 4,7 м. При смене 8 ч экономия на СПО составляет 30 мин для ТБСУ длиной 6,2 м, если в процентах то 6%.


Расчет экономии:


20 л/ч

средний расход у буровой
с приводом от маршевого ДВС

160 л/смена

средний расход за 8-ми
часовую смену

70 ₽/л

стоимость ДТ

672 ₽ (~6%)

экономия
на ДТ за смену

160*70 = 11 200 ₽

затраты в смену на ДТ

672*21= 14 112 ₽

экономия на ДТ в месяц

14 112*12 = 169 344 ₽

экономия на ДТ в год


3

Геологоразведка. Отбор керна на глубинах до 200 м одинарными колонковыми снарядами диаметром до 93 мм. Алмазные и твердосплавные коронки.

дополнительное оборудование

Виды насосов и компрессоров для монтажа на платформе УГБ Геотехник:

  • Насосы - НБ-4, НБ-32, НБ-50
  • Компрессора: 4ВУ, АК-9/10, КВ-10/10, КВ-12/12П

Буровые насосы и компрессоры (на палубе буровой установки)*

Параметры компрессора

Производительность, м3/мин

Давление max, Мпа

Мощность, кВт

Привод

Масса, кг

4 ВУ

5

0, 88

33

ДВС шасси

780

АК-9/10

9

1

75

ДВС шасси

400

КВ-10; КВ-12/12П

10;12

1,0;1,2

90;132

собственный ДВС

1600; 2300

AIRMAN

11

0,7

80,9

собственный ДВС

1710

Параметры насоса

Подача, л/мин

Давление max, МПа

Тип

Мощность, кВт

Привод

Масса, кг

НБ-160/6,3

1874

1875

1876

1877

1878

1879

НБ-50

1874

1875

1876

1877

1878

1879

Dynaset

150

9

23

ДВС шасси

30

Гарантия ДО 3 ЛЕТ на УГБ

Базовая гарантия


Гарантия на буровую установку 12 месяцев (24 месяца для комплектации Универсал, Профи) со дня отгрузки заводом заказчику или 2 000 моточасов (что наступит ранее).


Гарантия с пакетом ТО


При покупке пакета ТО гарантия на буровую УГБ 2 или 3 года, в зависимости от комплектации.


В пакет ТО входит техническое обслуживание на 3 500 м/ч. Мы предлагаем обслуживание техники на территории официальных сервисных центров, завода, сервисного центра дилера. А также выезд сервисного специалиста к заказчику. Выезд рассчитывается отдельно. Стоимость пакета ТО составляет 1 023 000 руб с НДС.

Завод геомаш

"Геомаш" в г. Щигры системообразующее предприятие Курской области. Специализируется на производстве буровых установок для геологоразведки, строительства, инженерной геологии, гидрогеологии и скважин на воду. Предприятие с 1920 года производит буровые установки. За время своей работы зарекомендовало себя как производитель высококачественного бурового оборудования.

Основные направления производства:

1

Буровые установки: проектирование и выпуск установок для инженерно-геологических изысканий, геологоразведки на рудные и россыпные месторождения полезных ископаемых, буровзрывных, сейсморазведочных и гидрогеологических скважин.

2

Мобильные буровые комплексы: поставка компактных буровых установок для работы в сложных условиях (высокие температуры, низкие температуры, ограниченные пространства).

3

Завод оснащен современным оборудованием для обработки металлов, включая станки с ЧПУ, сварочные и сборочные цеха. Внедрены высокоточные технологии для обеспечения качества продукции: сертификация по стандартам ISO 9001.

4

Завод поставляет буровые установки в страны СНГ, осуществляет услуги по монтажу, пуско-наладке, техническому обслуживанию и ремонту буровых установок.

5

Завод "Геомаш" активно разрабатывает новые модели буровых установок с улучшенными характеристиками, соответствующими современным требованиям отрасли. Модель УГБ - это буровая нового поколения, разработанная на Геомаш. Первая серия машин работает уже 10 лет, что подтверждает высокий уровень надежности. В настоящий момент УГБ - это флагманская буровая завода Геомаш.

Качество керна - главное требованиЕ заказчика

Регулируемое усилие подачи инструмента на забой
+ функция плавающая подача вращателя"
+ высокомоментный вращатель(высокая мощность для поддержания заданной частоты вращения бурильной колонны)
= керн лучшего качества.

Надёжная буровая

Цепная подача имеет более высокий ресурс при эксплуатации, чем канатная. Как показывает практика цепь меньше растягивается чем канат.


Гидросистема, которая не течет за счет применения надежных комплектующих.

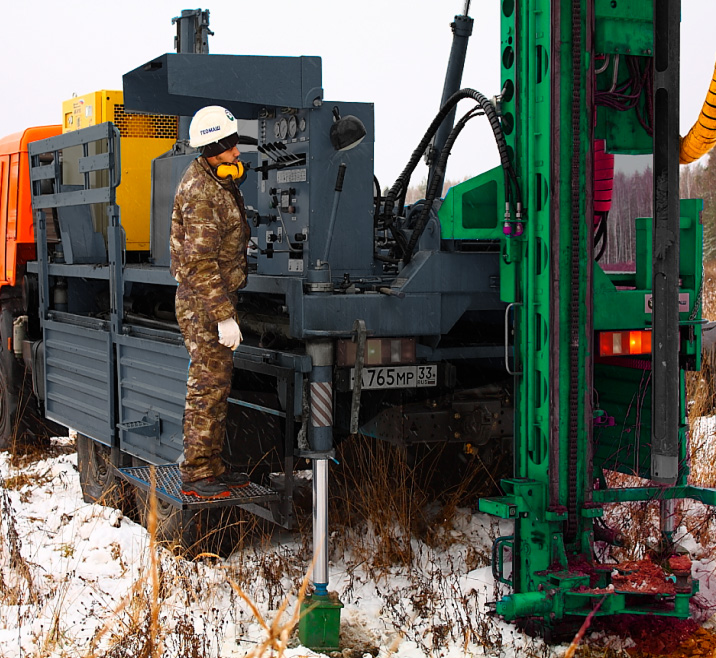

Информативный пульт управления. Эргономика. Контроль режимов бурения, контроль работы двигателя, контроль работы гидросистемы установки.


конструкция каретки вращателя позволяет устанавливать вращатели для ССК технологии, RC-технологии, вибрационного бурения.


7-ми метровая мачта для УГБ Геотехник расширяет ваши возможности при бурении скважин на воду. Работа 6-ти метровыми трубами ТБСУ позволяет сократить время на СПО в сравнении со стандартными ТБСУ длиной 4,7 м.


Бесступенчатый вращатель. Прост в обслуживании

За качество отвечаю лично

Я, Кондратьев Роман, генеральный директор Геомаш и ОЗБТ им В.В. Воровского. Моей мечтой всегда было создать в России надежную буровую установку, и мы это сделали. Мы уверены в качестве наших буровых и даем 3 года гарантии. Никто в России не дает такой гарантии на буровое оборудование.


Почему мы смогли это сделать?

При производстве используем современные станки с ЧПУ и конвейерную сборку. Контролируем качество на трех этапах. Конечно, не все бывает гладко и нам «прилетают» рекламации. Я понимаю, что простой техники – это убытки нашего клиента. Поэтому мы готовы восстановить работоспособность нашей УГБ "Геотехник" всего за 72 часа.


Мне можно написать письмо со своими вопросами и предложениями:

kra@ozbt.ru

Кондратьев Роман Александрович

ОСТАВЬТЕ ЗАЯВКУ
Посетите наше производство
Ферзь в вашей партии
УГБ Геотехник
буровая 5 в 1

ЗАДАЙТЕ ВОПРОСЫ СПЕЦИАЛИСТАМ ПО УРБ

ОТВЕТИМ БЫСТРО НА ВСЕ ВОПРОСЫ
