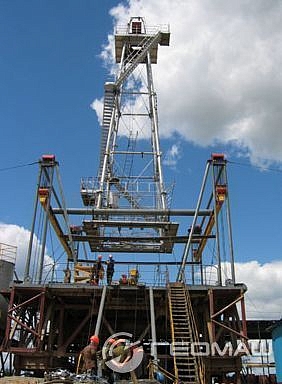

Подъемник ПВЛ-60 (Подъемник Киршинбаума) с электролебедкой предназначен для сборки и разборки буровых вышек башенного типа с нижней базой не более 10×10 м.
Подъемник применяется для сборки и разборки буровых вышек на нефтяных и газовых месторождениях.

Артикул	ПВЛ-60 (Подъемник Киршинбаума)
Монтажная база	рамное основание
Мощность привода, кВт	30
Грузоподъемность кН (Тс)	588 (60)
Ход несущих балок, мм	6400
Скорость подъема несущих балок	0,03
Максимальные размеры нижней базы собираемой вышки, м	10х10
Система подъема	полиспастная с приводом от лебедки
Лебедка	двухбарабанная
Привод барабанов лебедки	от электро двигателя через муфту и редуктор
Тип двигателя	трехфазный асихронный АИР225М8 исполнение М1081, n=735 об/мин
Питание двигателя	от внешнего стационарного источника, 380 V
Длина кабеля питания, м, не менее	70
Вместимость барабанов, м:
- левого	295
- правого	270
Подъемный канат	15,0-Г-I-H-1764 (180)
Страховочный канат	22,0-Г-I-H-1666 (170)
Вспомогательная лебедка	ЛМ-2 ТУ 24.01.2039-81
Тяговое усилие, кН (кгс)	19,6 (2000)
Максимальная скорость движения каната, м/с	0,45
Вместимость барабана, м	250
Габаритные размеры, мм:
- длина	23600
- ширина	12600
- высота	8760
Масса подъемника, кг, не более	27200

Артикул	ПВЛ-60 (Подъемник Киршинбаума)
Монтажная база	рамное основание
Мощность привода, кВт	30
Грузоподъемность кН (Тс)	588 (60)
Ход несущих балок, мм	6400
Скорость подъема несущих балок	0,03
Максимальные размеры нижней базы собираемой вышки, м	10х10
Система подъема	полиспастная с приводом от лебедки
Лебедка	двухбарабанная
Привод барабанов лебедки	от электро двигателя через муфту и редуктор
Тип двигателя	трехфазный асихронный АИР225М8 исполнение М1081, n=735 об/мин
Питание двигателя	от внешнего стационарного источника, 380 V
Длина кабеля питания, м, не менее	70
Вместимость барабанов, м:
- левого	295
- правого	270
Подъемный канат	15,0-Г-I-H-1764 (180)
Страховочный канат	22,0-Г-I-H-1666 (170)
Вспомогательная лебедка	ЛМ-2 ТУ 24.01.2039-81
Тяговое усилие, кН (кгс)	19,6 (2000)
Максимальная скорость движения каната, м/с	0,45
Вместимость барабана, м	250
Габаритные размеры, мм:
- длина	23600
- ширина	12600
- высота	8760
Масса подъемника, кг, не более	27200
