→ ЛСГ-10-30, ЛСГ-10-30М

ЛСГ-10-30, ЛСГ-10-30М

Слайдшоу

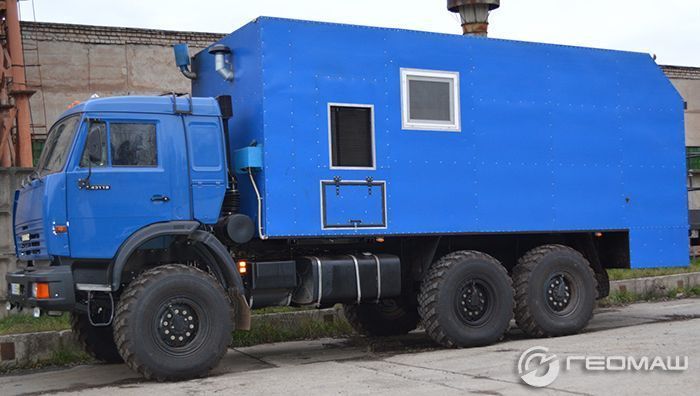

Двухбарабанные установки для скважинных работ ЛСГ-10-30, ЛСГ-10-30М предназначены для гидродинамических исследований (посредством приборов, инструментов), свабирования, тартания и других работ на скважинах, с помощью проволоки канатной и геофизического кабеля. Может выполнять каратажные работы.

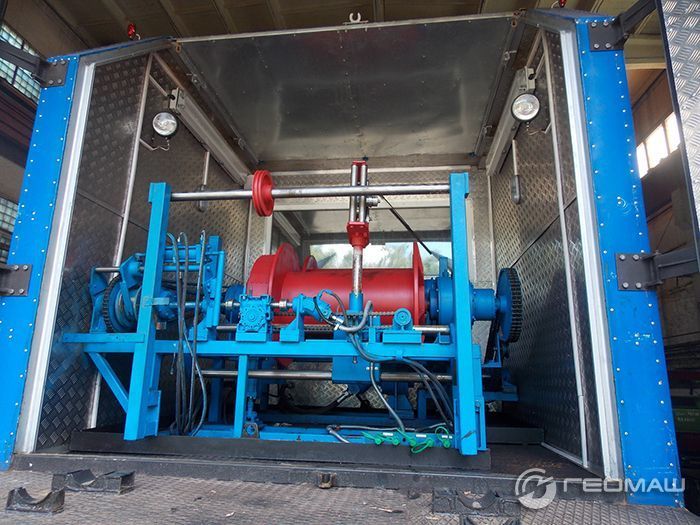

Лебедка установки выполнена с гидравлическим приводом и автоматическим укладчиком.

Артикул	ЛСГ-10-30
Базовое транспортное средство	КАМАЗ-43114, УРАЛ-4320
Мощность привода, кВт	70
Лебедка	двухбарабанная, с задним выходом проволоки и кабеля
Глубина обслуживания, м	5000
Тяговое усилие, кН (кгс):
- барабане с проволокой	30 (1020)
- на барабане с кабелем	30 (3061)
Скорость подъема, м/с	0-12
Скорость подъема на барабане с проволокой, м/с	0-10
Скорость подъема на барабане с кабелем	0-3
Коробка передач лебедки	пятискоростная
Привод лебедки	от двигателя автомобиля, КОМ, гидронасос, гидромотор
Вместимость барабана для проволоки канатной 2,5-160-В, м, не менее	5500
Вместимость барабана для кабеля геофизического 4,8, м, не менее	6000
Укладчик проволоки и кабеля	механический и гидравлический
Привод	механический и гидравлический
Привод лебедки	от двигателя автомобиля, КОМ, гидронасос, гидромотор
Механизм измерения глубины скважины:
- тип	механический счетчик оборотов СО.35 ТУ 25-04-1288-78
- привод	от валика мерительного шкива
- контроль натяжения кабеля геофизического	регулировка тягового усилия гидравлическим дросселем

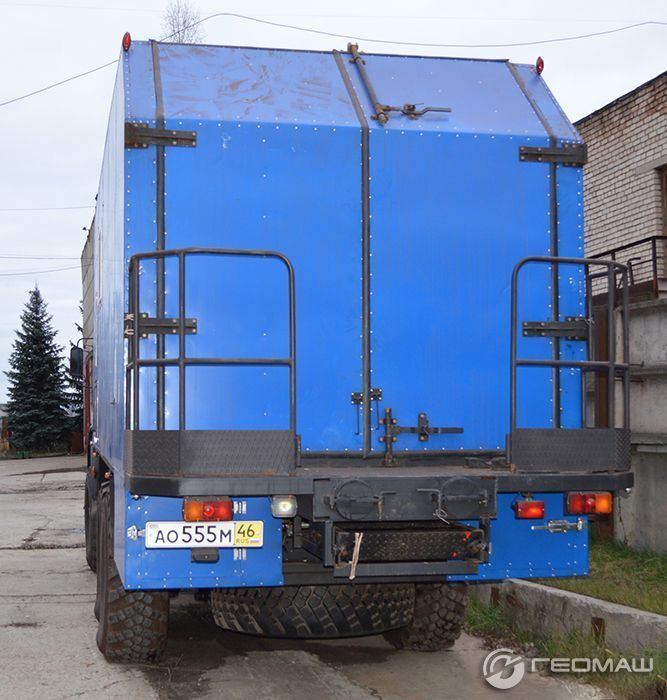

- КУНГ (каркасного типа)	Изотермический, разделен на два отсека: лебедочный и операторский
- оборудование операторского отсека (базовое)	лежак, слесарный верстак, шкаф для одежды и кресло
- отопление	установка отопительная ОВ65-0010Б ТУ 37.001.382-79
- освещение устья скважины	фара ФГ-18 ТУ 37.003.517-81

Дополнительный отопитель Webasto

Кондиционер

Комплект оборудования герметизации устья скважины

Подвесные ящики и ложементы по периметру КУНГа

Различные конфигурации внутреннего оборудования по согласованному ТЗ

Артикул	ЛСГ-10-30
Базовое транспортное средство	КАМАЗ-43114, УРАЛ-4320
Мощность привода, кВт	70
Лебедка	двухбарабанная, с задним выходом проволоки и кабеля
Глубина обслуживания, м	5000
Тяговое усилие, кН (кгс):
- барабане с проволокой	30 (1020)
- на барабане с кабелем	30 (3061)
Скорость подъема, м/с	0-12
Скорость подъема на барабане с проволокой, м/с	0-10
Скорость подъема на барабане с кабелем	0-3
Коробка передач лебедки	пятискоростная
Привод лебедки	от двигателя автомобиля, КОМ, гидронасос, гидромотор
Вместимость барабана для проволоки канатной 2,5-160-В, м, не менее	5500
Вместимость барабана для кабеля геофизического 4,8, м, не менее	6000
Укладчик проволоки и кабеля	механический и гидравлический
Привод	механический и гидравлический
Привод лебедки	от двигателя автомобиля, КОМ, гидронасос, гидромотор
Механизм измерения глубины скважины:
- тип	механический счетчик оборотов СО.35 ТУ 25-04-1288-78
- привод	от валика мерительного шкива
- контроль натяжения кабеля геофизического	регулировка тягового усилия гидравлическим дросселем
- КУНГ (каркасного типа)	Изотермический, разделен на два отсека: лебедочный и операторский
- оборудование операторского отсека (базовое)	лежак, слесарный верстак, шкаф для одежды и кресло
- отопление	установка отопительная ОВ65-0010Б ТУ 37.001.382-79
- освещение устья скважины	фара ФГ-18 ТУ 37.003.517-81
