Буровая установка УРБ-210 (гидрогеология)

Буровая установка УРБ-210 на шасси КАМАЗ
Буровая установка УРБ-210 на шасси УРАЛ
назад
УРБ-210 в комплектации с насосом и компрессором.
УРБ-210 с НБ-50 и ПК-5,25

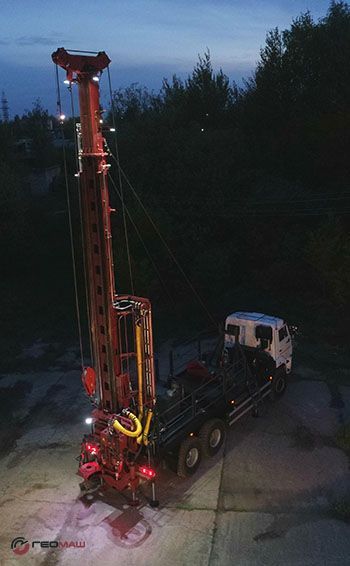

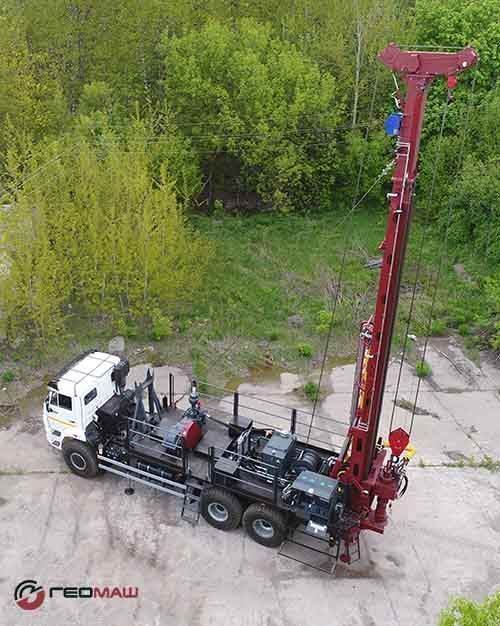

УРБ-210 на шасси КАМАЗ (Евро-6). Рабочее положение.
УРБ-210 на шасси КАМАЗ (Евро-6)

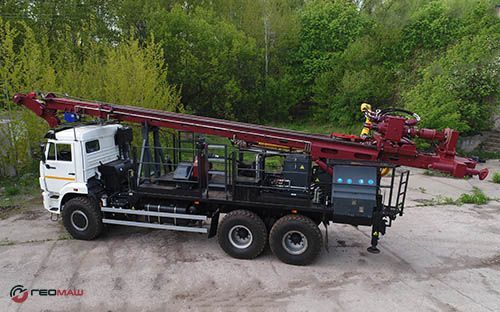

УРБ-210 на шасси КАМАЗ (Евро-6). Транспортное положение.

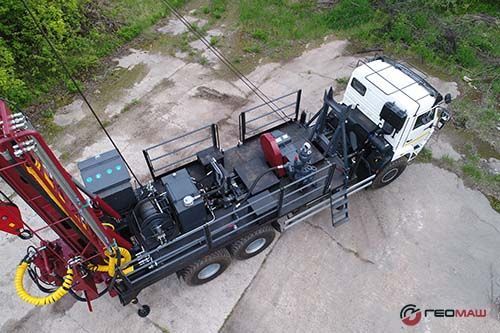

Вид на площадку УРБ-210
Вращатель. Пульт управления

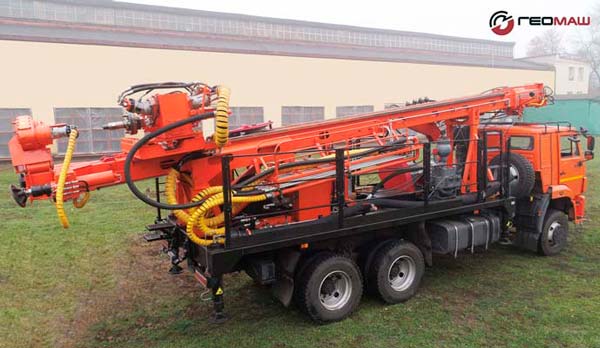

УРБ-210 на шасси КАМАЗ в комплектации с НБ-50

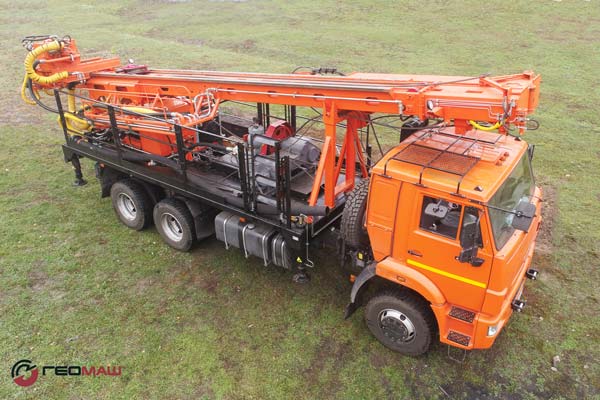

Буровая установка УРБ-210 на шасси КАМАЗ

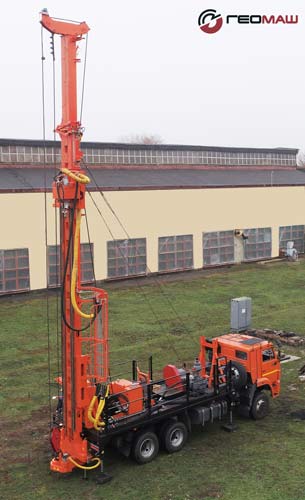

УРБ-210 на КАМАЗе. Рабочее положение.
УРБ-210. Укрытие бурового мастера

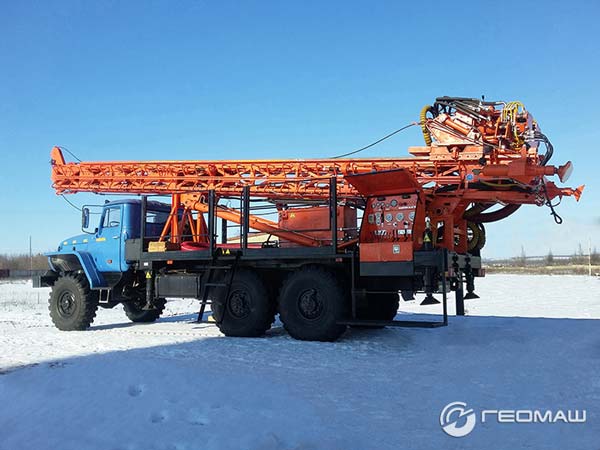

Буровая установка УРБ-210 на шасси УРАЛ
Вращатель для бурения с обратной промывкой (ЭРЛИФТ)
Подъем бурильной трубы для бурения с обратной промывкой
Бурение шнековым буром диаметром 1000 мм
Бурение с обратной промывкой (ЭРЛИФТ)
Бурение с обратной промывкой (ЭРЛИФТ)
Бурение с обратной промывкой (ЭРЛИФТ)

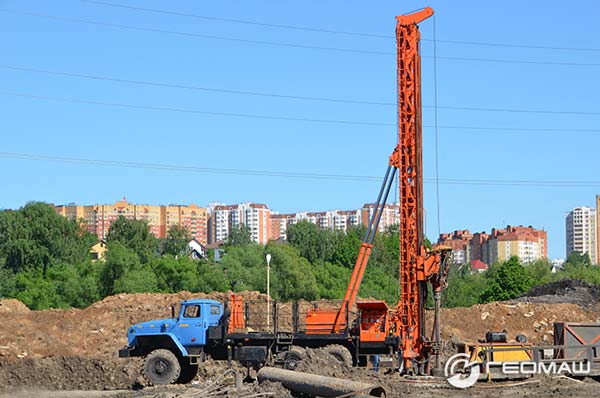

Буровая установка УРБ-210 на объекте

Буровая установка УРБ-210 с гидравлическим приводом подвижного вращателя предназначена для бурения гидрогеологических, водопонижающих, вентиляционных, дегазационных, энергетических, замораживающих скважин, а также скважин на воду промышленного назначения.

УРБ-210 обеспечивает бурение:

- вращательное бурение с промывкой / продувкой
- пневмоударное
- ударно-вращательное бескерновое с обратной продувкой (RC)
- вращательное бурение с обратной промывкой (ЭРЛИФТ)

* - в зависимости от применяемого насоса / компрессора и конечного диаметра скважины

Технические особенности:

  • 1 тип вращателя:

    - гидравлический с возможностью отвода в правую сторону от оси скважины гидроцилиндром с управлением с пульта бурильщика;

    - гидравлический с поворотом вперед от оси бурения на угол от 0 до 90 градусов, что дает возможность безопасного и быстрого ведения СПО при сборке и разборке буровой колонны;
  • 2 тип вращателя:

    - гидравлический с отводом в сторону гидроцилиндром;
  • Все рабочие органы установки имеют гидравлический привод благодаря чему возможна доукомплектация дополнительным технологическим оборудованием без внесения значительных изменений в конструкцию установки. В зависимости от назначения применения буровая установка может комплектоваться буровыми вращателями (ТТХ могут отличаться от приведенных) и различными устройствами механизации СПО (труборазворотами, трубозажимами в зависимости от диаметра применяемой бурильной колонны). Снижена трудоемкость управления по сравнению с буровыми установки, имеющими механическую трансмиссию ;
  • Управление гидросистемой обеспечивает точную настройку и оперативный контроль при бурении;
  • Рабочее место бурильщика организована на откидной площадке, закрепленной на борту задней части платформы установки;
  • Для реализации пневмоударного бурения в сложных геолого-технических условиях установка может быть укомплектована лубрикатором для погружных пневмоударных машин и оборудованием для работы с ГЖС;
  • Широкий ряд приспособлений и принадлежностей, поставляемых по требованию, обеспечивает основные операции с различными типами бурового инструмента и механизацию вспомогательных операций;
Артикул УРБ-210
Транспортные базы
УРАЛ-4320 удлиненный г/п - 12000 кг,
КАМАЗ-65111 (6х6) двускатная резина
КАМАЗ-65115 (6х4) ДВУСКАТНАЯ РЕЗИНА
Мачта
вертикальная, ферменной конструкции
высота, м 14,5
грузоподъемность, тс (кН),
20 (196)
Кронблок
однострунная; 2-х
1 тип вращателя:
для бурения с обратной промывкой (эрлифт)
Частота вращения I диапазон, об/мин
0 - 60
Крутящий момент на I диапазоне вращателя, кгсм 1500
ЧАСТОТА ВРАЩЕНИЯ I ДИАПАЗОН, ОБ/МИН
0 - 130
КРУТЯЩИЙ МОМЕНТ НА I ДИАПАЗОНЕ ВРАЩАТЕЛЯ, КГСМ
700
Грузоподъемность вращателя, кгс 20 000
диаметр проходного отверстия шпинделя вращателя не менее, мм 130
оснащение вращателя для бурения с обратной промывкой (ЭРЛИФТ)
с применением внешнего компрессора
Вертлюг верхний с проходом 130 мм
Вертлюг воздушный нижнийй с внутренней замковой резьбой З-171
для присоединения специализированных бурильных труб и присоединения пневмолинии
2 тип вращателя: для бурения с промывкой/продувкой
Частота вращения I диапазон, об/мин 0 - 75
крутящий момент на I диапазоне вращателя, кгсм 1500
Частота вращения II диапазон, об/мин 0 - 150
КРУТЯЩИЙ МОМЕНТ НА II ДИАПАЗОНЕ ВРАЩАТЕЛЯ, КГСМ
750
Частота вращения III диапазон, об/мин до 360
КРУТЯЩИЙ МОМЕНТ НА III ДИАПАЗОНЕ ВРАЩАТЕЛЯ, КГСМ
310
Грузоподъемность вращателя, кгс 20 000
механизм подачи гидроцилиндр с полиспастной цепной/тросовой системой подачи
максимальное усилие на забой, тс (кн) 10 (100)
максимальное усилие на подъем, тс (кн) 20 (196)
ход вращателя, мм 7100
длина бурильной штанги макс, мм 6200
лебедка основная: с гидравлическим приводом, реверсивная
тяговое усилие лебедки, тс 10,0
лебедка вспомогательная: с гидравлическим приводом
тяговое усилие лебедки, тс 1,0
Условная глубина бурения, м:
- с обратной промывкой (эрлифт) 150
- с промывкой / продувкой 800**
диаметр бурения, мм:
- с обратной промывкой (эрлифт) до 1000
- с прямой промывкой начальный/конечный до 530 / до 152

* - по требованию заказчика
** - в зависимости от применяемого насосного и компрессорного оборудования
