ЛС-6

Слайдшоу

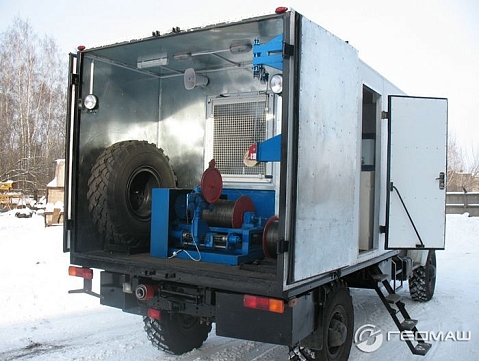

Установка для исследования скважин ЛС-6 применяется при гидридродинамических исследованиях скважин и сопутствующих работах.

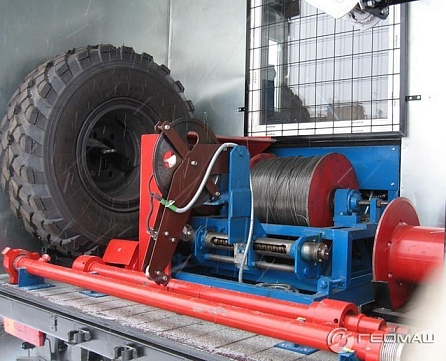

Лебедка установки выполнена с механическим приводом и автоматическим укладчиком.

Артикул	ЛС-6
Базовое транспортное средство	шасси ГАЗ-33081, ГАЗ-66
Мощность привода, кВт	16
Глубина обслуживания, м	6000
Тяговое усилие, кН (кгс)	6,3 (630)
Скорость подъема, м/с	0,4-5
Коробка передач лебедки	двухскоростная
Лебедка	однобарабанная
Привод лебедки	от двигателя автомобиля через его коробку передач, коробку отбора мощности, карданную передачу и цепную передачу
Вместимость барабана для проволки канатной 1,8-160-В, м, не менее	7200
Укладчик проволоки	автоматический
Привод	от барабанного вала через зубчатые передачи
Тип	механический счетчик оборотов СО.35
Привод	от валика мерительного шкифа через редуктор
Редуктор	одноступенчатый с прямозубными цилиндрическими зубчатыми колесами
Диаметр мерительного шкифа, мм	243,5-0,1
Контроль натяжения кабеля геофизического	электромеханический индикатор натяжения
КУНГ	Изотермический, каркасного тип
Отопление	установка отопительная ОВ65-0010Б ТУ 37.001.382-79
Освещение устья скважины	фара ФГ-18 ТУ 37.003.517-81
Углы свеса, градус, не менее	передний 48, задний 3
Габаритные размеры установки, мм:
- длина	6730
- ширина	2400
- высота	3040

Дополнительный отопитель Webasto

Кондиционер

Электронный индикатор глубины, скорости и натяжения

Оборудование для герметизации устья скважины

Дополнительная сеть 220 В от внешнего источника питания с заземлением

Подвесные ящики и ложементы по периметру КУНГа

Различные конфигурации внутреннего оборудования по согласованному ТЗ

Артикул	ЛС-6
Базовое транспортное средство	шасси ГАЗ-33081, ГАЗ-66
Мощность привода, кВт	16
Глубина обслуживания, м	6000
Тяговое усилие, кН (кгс)	6,3 (630)
Скорость подъема, м/с	0,4-5
Коробка передач лебедки	двухскоростная
Лебедка	однобарабанная
Привод лебедки	от двигателя автомобиля через его коробку передач, коробку отбора мощности, карданную передачу и цепную передачу
Вместимость барабана для проволки канатной 1,8-160-В, м, не менее	7200
Укладчик проволоки	автоматический
Привод	от барабанного вала через зубчатые передачи
Тип	механический счетчик оборотов СО.35
Привод	от валика мерительного шкифа через редуктор
Редуктор	одноступенчатый с прямозубными цилиндрическими зубчатыми колесами
Диаметр мерительного шкифа, мм	243,5-0,1
Контроль натяжения кабеля геофизического	электромеханический индикатор натяжения
КУНГ	Изотермический, каркасного тип
Отопление	установка отопительная ОВ65-0010Б ТУ 37.001.382-79
Освещение устья скважины	фара ФГ-18 ТУ 37.003.517-81
Углы свеса, градус, не менее	передний 48, задний 3
Габаритные размеры установки, мм:
- длина	6730
- ширина	2400
- высота	3040
