АРТИКУЛ

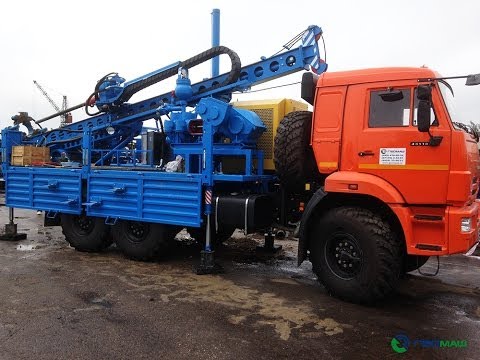

УГБ

УСЛОВНАЯ ГЛУБИНА БУРЕНИЯ, М:

- ШНЕКАМИ, ДИАМЕТРОМ 135 ММ

60

- ШНЕКАМИ, ДИАМЕТРОМ 350 ММ

35

- ШНЕКАМИ, ДИАМЕТРОМ 900 ММ

7

- С ПРОМЫВКОЙ, ДИАМЕТРОМ 93 ММ (в т.ч. алмазное бурение)

300**

- С ПРОДУВКОЙ, ДИАМЕТРОМ 151 ММ

100**

- С ПНЕВМОУДАРНИКАМИ, ДИАМЕТРОМ ДО 250 ММ

100**

- УДАРНО-КАНАТНОЕ, ДИАМЕТРОМ 146 ММ

35-40

- ВИБРАЦИОННЫМ СПОСОБОМ

25

УСЛОВНЫЙ ДИАМЕТР БУРЕНИЯ, ММ:

500

ПРИВОД ОБОРУДОВАНИЯ

АВТОНОМНЫЙ ИЛИ ОТ ДВИГАТЕЛЯ ШАССИ ЧЕРЕЗ КОМ

МАЧТА

С МЕХАНИЗМОМ ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ (ДАМПИНГ) ДЛЯ НАКЛОННОГО БУРЕНИЯ/УПОРА В ГРУНТ

ХОД ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ, ММ

1000

УГОЛ НАКЛОНА МАЧТЫ К ГОРИЗОНТУ ПРИ БУРЕНИИ, ГРАД.

50 - 95

ВРАЩАТЕЛЬ

ГИДРОПРИВОДНОЙ, С ГИДРОПРИВОДОМ ОТВОДА ОТ ОСИ СКВАЖИНЫ НА 800 ММ.

ХОД  ПЕРЕМЕЩЕНИЯ ВРАЩАТЕЛЯ, ММ

3400; 5200

СКОРОСТЬ ПЕРЕМЕЩЕНИЯ ВРАЩАТЕЛЯ, М/СЕК

1,0/1,3*/1,6*

КРУТЯЩИЙ МОМЕНТ ВРАЩАТЕЛЯ, КГCМ

410; 700; 850; 950; 1200; 2000*

ЧАСТОТА ВРАЩЕНИЯ БУРИЛЬНОЙ КОЛОННЫ, ОБ/МИН:

- I ДИАПАЗОН

10-320

- II ДИАПАЗОН

10-710 (1000)*

4-х СКОРОСТНОЙ, НЕ МЕНЕЕ, ОБ/МИН

0 - 380

УСИЛИЕ ПЕРЕМЕЩЕНИЯ ВРАЩАТЕЛЯ, КГС:

- ВВЕРХ

6000/4000/5000/9000/10800*/11000*

- ВНИЗ

3000/5000/6000/8000/9000*

МОДУЛЬ ВИБРАЦИОННОГО БУРЕНИЯ

ГИДРАВЛИЧЕСКИЙ ПРИВОД

ЧАСТОТА КОЛЕБАНИЙ, Гц

180

ТИП ЛЕБЕДКИ

ГИДРОПРИВОДНАЯ, ФРИКЦИОННОГО ТИПА, СО СВОБОДНЫМ СБРОСОМ КАНАТА

ГРУЗОПОДЪЕМНОСТЬ ЛЕБЕДКИ, КГ

3000

СКОРОСТЬ НАВИВКИ КАНАТА, м/с

1,4

КОМПРЕССОРНОЕ ОБОРУДОВАНИЕ:

КОМПРЕССОР ВИНТОВОЙ КВ-12/12с (АВТОНОМНЫЙ ПРИВОД), КВ-12/10

12 М.КУБ/МИН., 12 / 10 АТМ

КОМПРЕССОР ВИНТОВОЙ АК-9/10 (КВ-10/10ГТТ)

9 М.КУБ/МИН., 10 АТМ (10 М.КУБ/МИН., 10 АТМ)

КОМПРЕССОР ВИНТОВОЙ ТИПА NK-160

7 М.КУБ/МИН., 7 АТМ

КОМПРЕССОР ПОРШНЕВОЙ ТИПА 4ВУ1-5/9 КВ-12/12С

5 М.КУБ/МИН., 8 АТМ

БУРОВЫЕ НАСОСЫ:

НАСОС ПОРШНЕВОЙ НБ-50

660 ЛИТРОВ\МИНУТУ, 63 АТМ.

НАСОС ПОРШНЕВОЙ НБ-160/6,3

160 ЛИТРОВ\МИНУТУ, 63 АТМ.

БЛОК ТРУБОДЕРЖАТЕЛЕЙ (1)

ГИДРАВЛИЧЕСКИЙ, ВЕРХНИЙ+НИЖНИЙ

ДИАМЕТРЫ ЗАЖИМА, ММ

63-146

УГОЛ РАЗВОРОТА,  ГР.

35

ТРУБОДЕРЖАТЕЛЬ (2)

ГИДРАВЛИЧЕСКИЙ, РАСПАШНОГО ТИПА

ДИАМЕТРЫ ЗАЖИМА, ММ

63-146

ТРУБОДЕРЖАТЕЛЬ (3)

ГИДРАВЛИЧЕСКИЙ, РАСПАШНОГО ТИПА

ДИАМЕТРЫ ЗАЖИМА, ММ

63-300

ТРУБОДЕРЖАТЕЛЬ (4)

ГИДРАВЛИЧЕСКИЙ, С ФУНКЦИЕЙ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ

ДИАМЕТРЫ ЗАЖИМА, ММ

63-300

ХОД ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ММ

300

УСИЛИЕ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ВНИЗ/ВВЕРХ, КГ

10000/6000

СТОЛ ОБСАДНОЙ (СОГ)

ГИДРАВЛИЧЕСКИЙ, С ФУНКЦИЕЙ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ

ДИАМЕТРЫ ЗАЖИМА, ММ

63-426

ХОД ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ММ

400 / 600*

УСИЛИЕ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ВНИЗ/ВВЕРХ, КГ

8000 (20000*)/15000 (18000*)

МАКСИМАЛЬНЫЙ ВЕС КОЛОННЫ ИЗВЛЕКАЕМЫХ/УДЕРЖИВАЕМЫХ ОБСАДНЫХ ТРУБ, МАКС. КГ, НЕ МЕНЕЕ

20000*

ХОМУТ СТЯЖНОЙ

ГИДРАВЛИЧЕСКИЙ

ПРОХОДНОЙ ДИАМЕТР ХОМУТА, ММ

400

УСИЛИЕ ПОДАЧИ, КГС

- ВВЕРХ

15000

- ВНИЗ

8000

МОДУЛЬ СТАТИЧЕСКОГО ЗОНДИРОВАНИЯ ГРУНТОВ (СЗГУ)

ГИДРАВЛИЧЕСКИЙ ПРИВОД

ХОД ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ММ

1200

УСИЛИЕ ВЕРТИКАЛЬНОГО ДВИЖЕНИЯ, ВНИЗ/ВВЕРХ, КГ

10000/7000

МОДУЛЬ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ ГРУНТОВ (КДЗ)

СРЕДНИЙ КЛАСС, ГОСТ 19912-2012, SPT, ГИДРАВЛИЧЕСКИЙ ПРИВОД

МАССА МОЛОТА, КГ

60
