Буровая установка УГБ легкой серии (сейсморазведка)

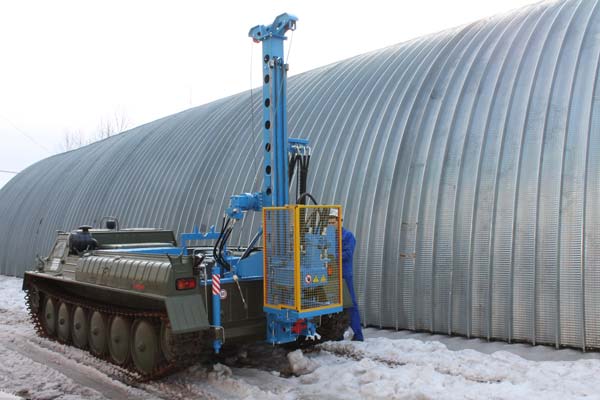

УГБ на ГАЗ-34039

С 2011 года в управлении полевых сейсморазведочных работ эксплуатируются буровые установки УГБ-001-30 производства "Геомаш". УГБ-001-30 смонтированы на шасси гусеничного вездехода ГАЗ-34039 и применяются для бурения скважин глубиной от 10 до 18 метров под взрывы в труднопроходимой, заболоченной местности.
Технология применяемых буровых работ: вращательное бескерновое бурение с промывкой.
Используемый буровой инструмент: бурильные трубы d=63,5 мм с замковым соединением длиной 1700 мм с долотом лопастным диаметром 112 мм.
Геологический разрез характеризуется наличием зон распространения торфяников и глинисто-песчаных грунтов.


Достоинства УГБ-001-30
- производительность. За 8-ми часовую рабочую смену буровой установкой УГБ-001-30 сооружается
- мобильность и компактность
- выходная проходимость гусеничного шасси, что важно при работах при в болотистой местности.

Легкую серию установок УГБ, для бурения взрывных скважин при сейсморазведочных работах, геофизических исследованиях грунтов отличает:
- компактность бурового блока, его низкая масса и высокие характеристики;
- использование малогабаритных колесных и гусеничных транспортных баз (шасси) с высокими вездеходными качествами;
- использование в комплектации установок облегченных компрессоров;
- наличие эффективных вспомогательных гидравлических механизмов для облегчения работ с буровым инструментом и обсадными колоннами.

Особенности конструкции:

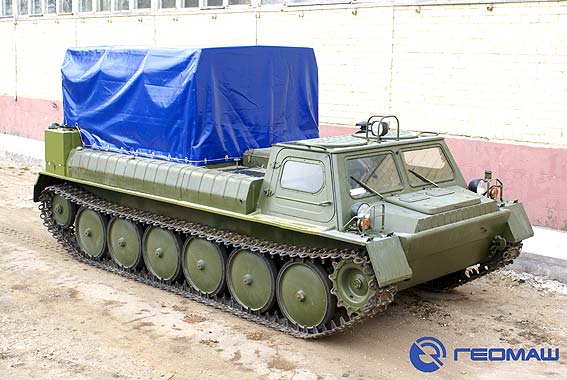

Буровые установки УГБ монтируются на различные транспортные базы: гусеничные шасси ГАЗ-34039, МТЛБ.
Привод гидросистемы буровой установки УГБ осуществляется от от двигателя транспортной базы или палубного дизельного двигателя Deutz (Германия) мощностью 55,1 кВт.
Сдвиг вращателя на 800 мм от оси скважины, осуществляется гидроцилиндром.
Безопасную и быструю сборку/разборку бурильной колонны, обеспечивают гидравлические трубодержатели.
Специальная пневмосистема, обеспечивает погружение заряда ВВ через колонну полых шнеков.


Артикул УГБ
Привод двигателя
автономный или от двигателя шасси через КОМ
Ход подачи, мм
2200
Усилие подачи, кгс:
- вверх
3000
- вниз
1500
частота оборота двигателя, об/мин:
- I диапазон
10-320
- II диапазон
10-710
Крутящий момент, кгсм
350
ДАВЛЕНИЕ В СИСТЕМЕ ПНЕВМОПОГРУЖЕНИЯ ЗАРЯДА ВВ, МПА
1,6
условная глубина бурения, м:
- шнеками, диаметром 135 мм
40
- шнеками полыми, диаметром 108-170 мм
30
- с пневмоударниками, диаметром до 170 мм
30
Компрессор NK 160 (Германия) (давление - 1,5 МПа, подача - 7,3 м3/мин)
Патрон-элеватор для шнеков
Раздельные ящики для размещения ВВ и СИ внутри обиты мягким материалом
Кассета для шнеков
Домкраты гидравлические (2 шт.)
Пенал для шестов
Три точки освещения на мачте буровой установки
количество посадочных мест в кабине (4 шт.)
Широкая гусеница (560 мм)
Обдув стекол гусеничного транспортера
Термоизоляционное и шумоизоляционное внутреннее покрытие
Утепление кабины гусеничного транспортера
Защита днища стальным листом
Отбойник (труба) в передней части гусеничного транспортера с возможностью валки деревьев
Гидравлический зажим бурового инструмента
Ресивер для погружения заряда ВВ потоком воздуха
