Роторная буровая установка УРБ-40 (гидрогеология)

Роторно-гидравлическая буровая установка (УРБ-40) предназначена для бурения роторным способом разведочных, эксплуатационных, технологических (водопонижающих, вентиляционных) скважин, скважин на воду, под бурение кондукторов нефтяных и газовых скважин.

Применяемые технологии бурения:

  • с прямой промывкой сплошным забоем;
  • с прямой промывкой кольцевым забоем.
Технические особенности роторно-гидравлической буровой установки:

  • Телескопическая мачта ферменной конструкции с открытой гранью высотой 17,4 м:

    - облегченный монтаж и демонтаж установки на скважине и приведение мачты из транспортного положения в рабочее и обратно;

    - бурение шестиметровыми бурильными трубами;

    - значительное повышение нагрузочной способности мачты и относительно малый вес.
  • Двухбарабанная буровая лебедка с механическим приводом в сочетании с двойной талевой системой позволяет достичь высокой скорости СПО в сочетании с высокой грузоподъемностью установки;

    - отсутствие цепных передач в приводе лебедки повышает надежность ее работы, облегчает техническое обслуживание.
  • Гидроприводной ротор с широким диапазоном скоростей и увеличенным крутящим моментом позволяет:

    - снизить вероятность поломки инструмента из-за превышения крутящего момента;

    - смещать ротор от устья скважины.
  • Улучшенные эргономические показателиустановки и компактный пульт управления:

    - электропневматическое управление коробкой передач, ротором-гидрораспределителем;

    - управление вспомогательной лебедкой при помощи гидрораспределителя.
  • Наличие направляющих вертлюга, исключающие возможность закручивания полиспаста.

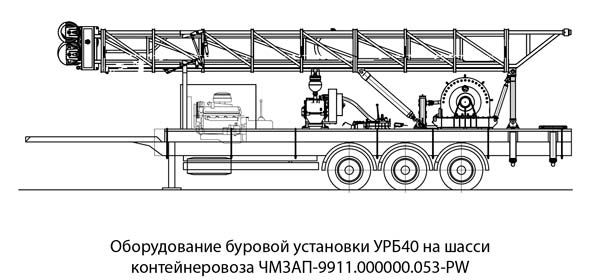

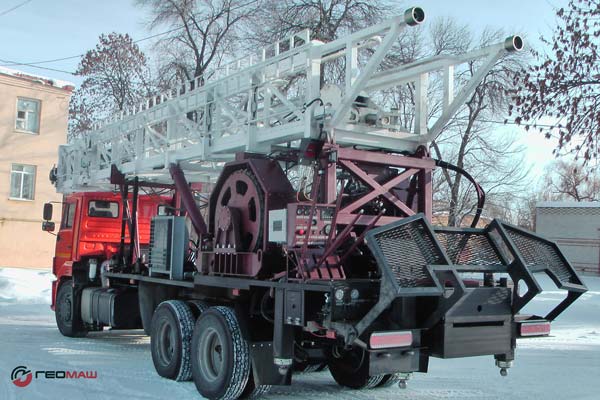

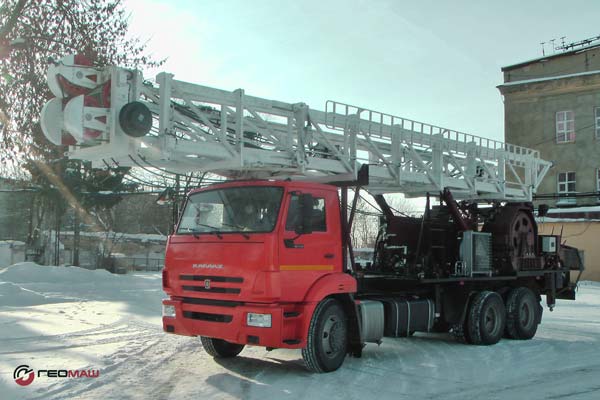

  • Монтаж установки на шасси УРАЛ, КАМАЗ, полуприцепы.
Артикул УРБ-40
Допускаемая нагрузка, кгс
40000*
Условная глубина бурения, м
1000
Диаметр применяемых бурильных труб, мм
73;89;114
Рекомендуемый диаметр бурения, мм:

начальный / конечный 780/535/244,5/190,5
Лебедка буровая
ДВУХБАРАБАННАЯ, с ортогональным редуктором с геликоидальными шестернями и планетарными редукторами в барабанах
тяговое усилие  лебедки на втором витке намотки каната на барабан, кгс   7500*
Ротор гидравлический
РГ-425
наибольший крутящий момент, кгсм
1600

Частота вращения стола ротора ,об/мин

20-224*

Лебедка вспомогательная
гидроприводная
тяговое усилие на вспомогательном  барабане, кгс
3000*
Мачта:
Ферменной конструкции с открытой передней гранью, телескопическая
- расстояние от стола ротора до оси кронблока, м
17,4
длина обсадной трубы, м
12
длина бурильной трубы, м
6
Вертлюг:
Буровой
- допускаемая нагрузка, кгс
30000*
- диаметр проходного отверстия, мм
60
Кратность полиспаста:

- ДЛЯ ВЕРТЛЮГА
2Х3, 4-Х СТРУННАЯ ОСНАСТКА,ГРУЗПОДЪЕМНОСТЬ 30 Т*
 - КРЮКОБЛОКА
3х4, 6-ти струнная оснастка,грузоподъемность 40 т*
Рабочая труба (квадраТ) 114х114 мм
специальная
Длина рабочей трубы, м
Не менее 7
* в зависимости от модификации
Шасси Урал 4320-1916-60 (базовая версия)
Рама
Опора мачты задняя
Опора мачты передняя
Аутриггеры
Коробка отбора мощности Урал 5557-4202010
Коробка отбора мощности МП58-4202010-15 с гидронасосом 310.56 левый
Трансмиссионный вал
Насос буровой НБ-50(или НБ-80 по требованию)
Коробка передач МП11-1701010-ЕО с гидронасосом 310.112
Лебедка буровая двухбарабанная
Ротор РГ-425
Мачта с кронблоком
Талевый блок двушкивный
Талевый блок трехшкивный
Вертлюг
Рабочая труба
Элеватор для труб ( 73,89,114 по ТЗ)
Индикатор веса бурильной колонны
Ограничитель грузоподъёмности
Сигнализатор переподъёма талевого блока
Гидрораскрепитель
Гидроцилиндр подъёма мачты
Ключ для свинчивания-развинчивания бурильных труб
Гидросмеситель для буровых растворов
Вспомогательная лебедка
Пульт бурильщика
Силовые и ветровые растяжки
Гидросистема
Пневмосистема
Электрооборудование
ЗИП
