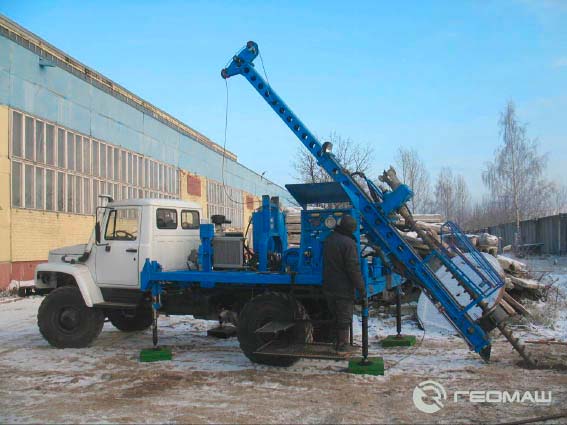

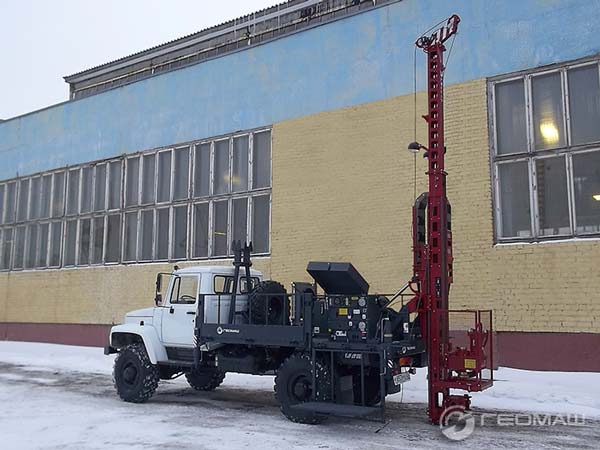

Буровая установка УГБ легкой серии (изыскания)

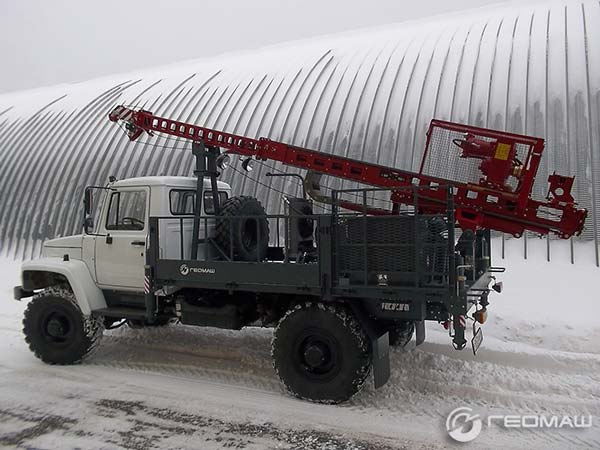

УГБ на шасси ГАЗ-33081 "Садко"

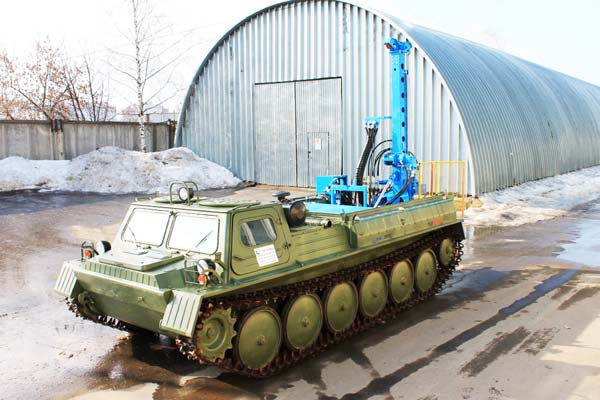

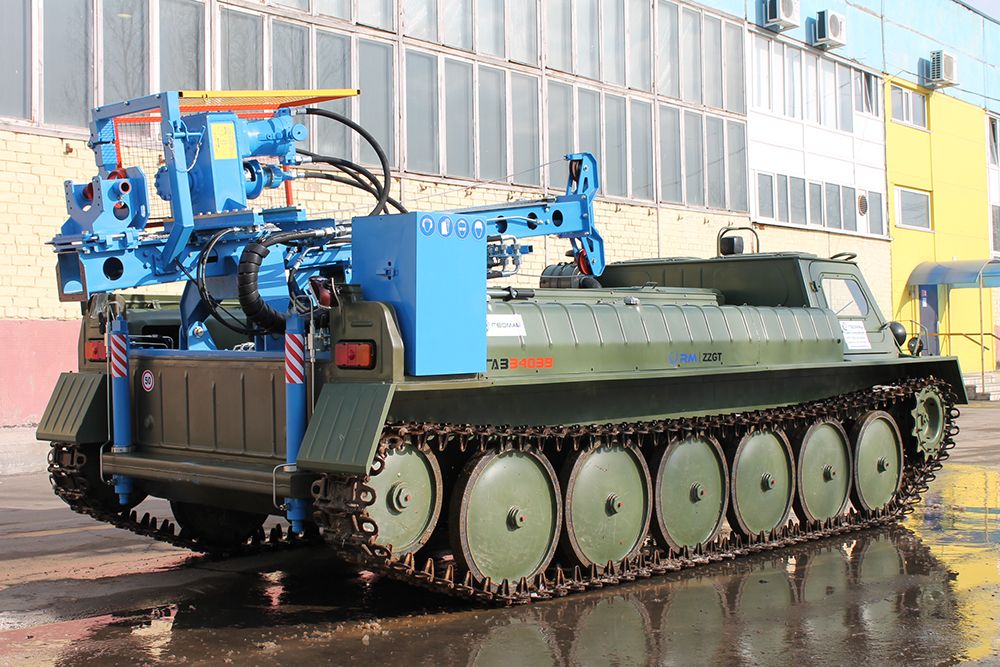

УГБ на шасси ГАЗ-34039
назад

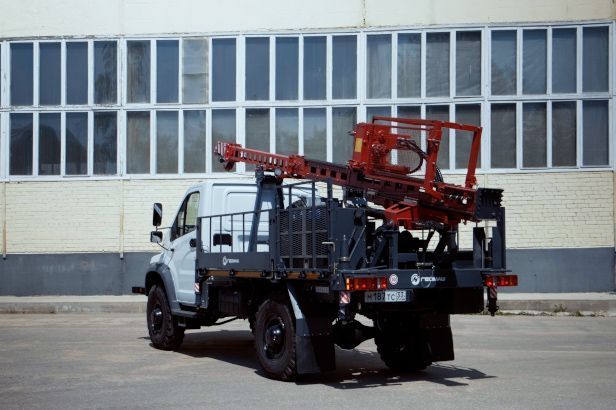

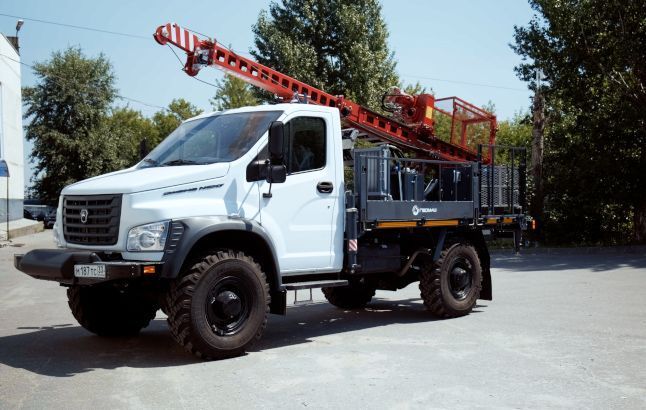

УГБ-133-000 на шасси ГАЗ-33081 "Садко".
УГБ-133-000 на шасси ГАЗ-33081 "Садко".

Легкую серию буровых установок УГБ для инженерно-геологических изысканий и полевых исследований грунтов отличает:
- компактность бурового блока, его низкая масса и высокие характеристики;
- использование малогабаритных колесных и гусеничных транспортных баз (шасси) с высокими вездеходными качествами;
- использование в комплектации установок облегченных буровых лебедок, буровых насосов, компрессоров;
- наличие эффективных вспомогательных гидравлических механизмов для облегчения работ с буровым инструментом и обсадными колоннами.


Особенности конструкции:
Буровые установки УГБ монтируются на различные транспортные базы: ГАЗ-33081 "Садко", гусеничные шасси ГАЗ-34039, МТЛБ, а также санное и понтонное основания.
Привод гидросистемы буровой установки УГБ осуществляется от двигателя транспортной базы или палубного дизельного двигателя Deutz (Германия) мощностью 55,1 кВт. Для эффективного ударно-канатного бурения и погружения обсадных колонн установка оснащается специальной лебедкой с функцией свободного сброса.
Сдвиг вращателя на 800 мм от оси скважины, осуществляется гидроцилиндром.
Динамическое зондирование грунтов реализовано комплексом динамического зондирования КДЗ-000. Комплекс динамического зондирования КДЗ-000 имеет исполнение, реализующее стандарт SPT.
Безопасную и быструю сборку/разборку бурильной колонны, обеспечивают гидравлические трубодержатели с дополнительной функцией раскрепления резьб бурильной колонны.
На шасси МТЛБ имеется возможность реализации статического зондирования грунтов с применением устройства СЗГУ, размещенного по оси МТЛБ в центре массы транспортной базы.

Артикул УГБ
Привод двигателя
автономный или от двигателя шасси через КОМ
Ход подачи, мм
2200
Частота вращения шпинделя, об/мин:
- I диапазон
10-320
- II диапазон
10-710
Крутящий момент, кгсм
350; 410*
Усилие подачи, кгс:

- вверх
3000
- вниз
1500
Грузоподъемность лебедки, кгс
1000
Тип лебедки
гидроприводная со свободным сбросом
Условная глубина бурения, м:
- шнеками, диаметром 135 мм 40
- шнеками, диаметром 350 мм
12
- с промывкой, диаметром 93 мм
100**
- с продувкой, диаметром 151 мм 80**
- с пневмоуДарниками, диаметром до 250 мм
30**
- ударно-канатное, диаметром 146 мм
35-40
* для модификации на шасси МТЛБ
** в зависимости от применяемого насосного и компрессорного оборудования
Компрессор NK 160 (Германия) (давление - 1,5 МПа, подача - 7,3 м3/мин)
Буровой насос НБ-160/6.3 (давление - 6,3 МПа, подача - 8-160 л/мин)
Буровой насос Speck 62/100В (Германия) (давление - 10 МПа, подача - 160 л/мин)
Блок трубодержателей (нижний трубодержатель, верхний трубодержатель с возможностью раскрепления резьб)
Счетчик моточасов, сигнализатор опасного напряжения и переподъема
